Пневматическая тормозная система
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

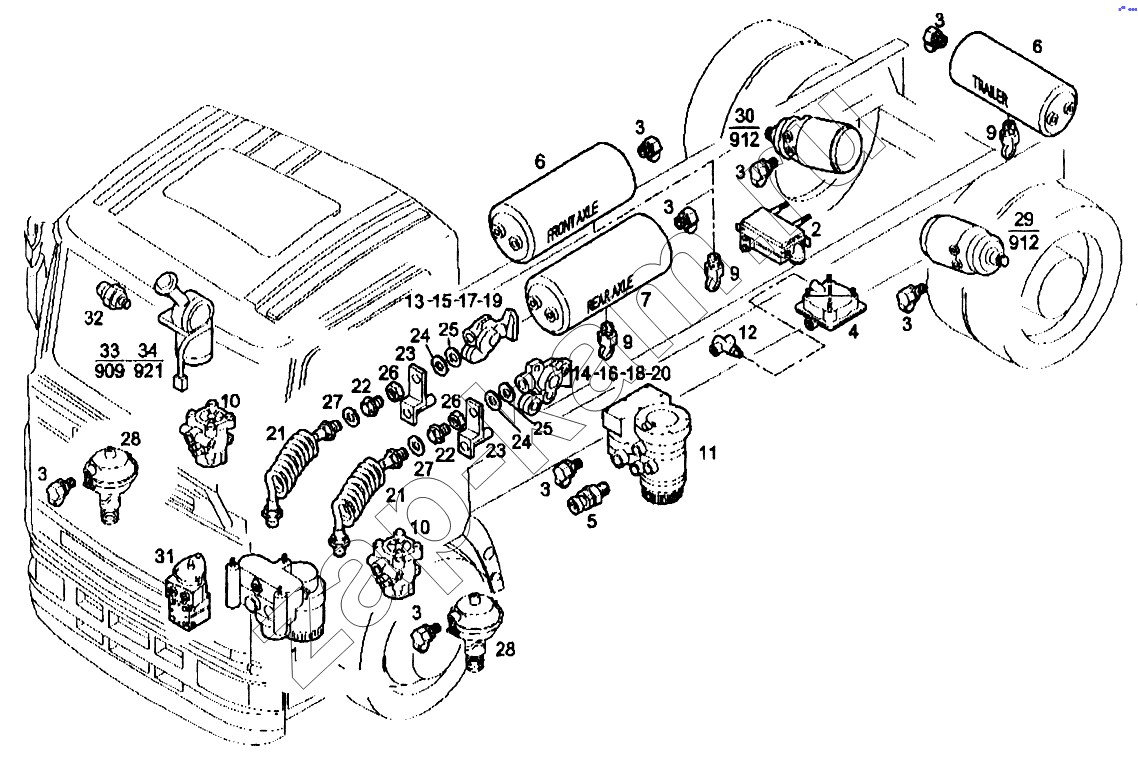

Схема/чертеж: Пневматическая тормозная система / IVECO EuroTech CURSOR
1
2
3
3
3
3
3
3
3
3
4
5
6
6
7
7
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
30
31
32
33
34
Поз. Артикул Название детали 190E43 Цена
1 41032230 Редукционный клапан 1 -
2 41032231 Распределительный клапан 1 -
3 42086980 Тестовый штуцер соединения "RAUFOSS" 10 -
4 41031426 Редукционный клапан 1 -
5 41200637 Выключатель 1 -
6 98480836 Ресивер 20л 2 -
7 98411223 Ресивер 30л 1 -
7 98480837 Ресивер 30л 1 -
9 99484322 Сливной клапан 3 -
10 41027224 Клапан ABS в сборе "WABCO" 2 -
11 41032232 Управляющий клапан 1 -
12 8165353 Контрольный клапан 1 -
13 42070652 Соединительная головка "KNORR" красная 1 -
14 42070650 Соединительная головка "KNORR" желтая 1 -
15 2515298 Соединительная головка "WABCO" 1 -
16 2515210 Соединительная головка "WABCO" 1 -
17 42088851 Соединительная головка "BOSCH" красная 1 -
18 42088852 Соединительная головка "BOSCH" желтая 1 -
19 4841036 Соединительная головка "MARELLI" красная 1 -
20 4841035 Соединительная головка "MARELLI" желтая 1 -
21 41800543 Трубка М16х1,5 2 -
22 42071125 Соединительный штуцер 2 -
23 8169813 Кронштейн крепления 2 -
24 2517103 Сжимное кольцо (D=16мм,SP=1,5мм) 2 -
25 2517102 Шайба 2 -
26 16508811 Гайка М16х1,5 2 -
27 1118707 Шайба (D=16х22мм) 2 -
28 41031961 Рабочий тормозной цилиндр 2 -
29 99482723 Рабочий тормозной цилиндр левый "KNORR" -
30 99474409 Рабочий тормозной цилиндр правый "KNORR" -
31 41032229 Двойной распределитель -
32 41200636 Переключатель -
33 41002766 Стояночный тормоз в сборе "WABCO" -
34 500303741 Стояночный тормоз в сборе "KNORR" -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
