Пневмоподвеска
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

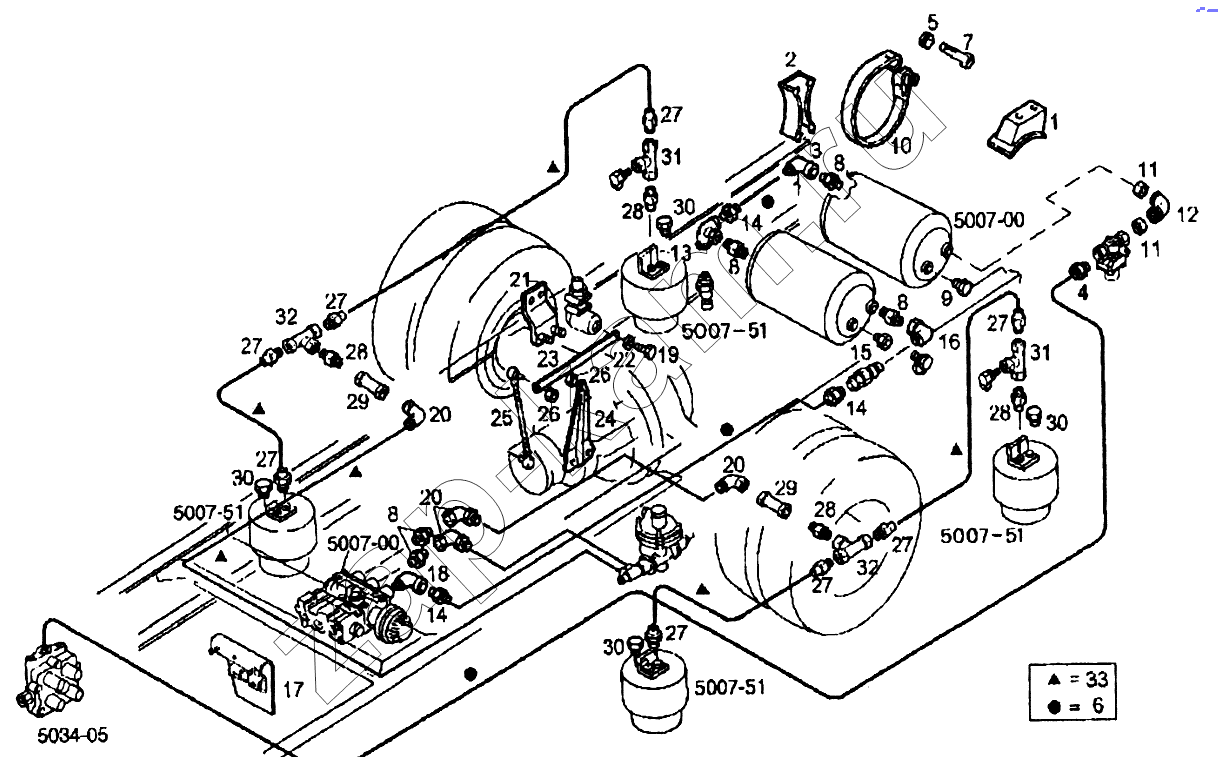

Схема/чертеж: Пневмоподвеска / IVECO EuroTech CURSOR
1
2
3
4
5
6
7
8
8
8
8
9
10
11
11
12
13
14
14
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
26
27
27
27
27
27
27
27
27
28
28
28
28
29
29
30
30
30
30
31
31
32
32
33
Поз. Артикул Название детали 440E39 Цена
1 41000191 Кронштейн 2 -
2 8188740 Кронштейн 2 -
3 500316066 Соединение угловое 1 -
4 42089683 Штуцер соединения 1 -
5 16750331 Гайка М10 5 -
6 4823130 Пластиковая труба (D=12мм) 1 -
7 98435104 Болт М10 4 -
8 500316212 Муфта с наружной резьбой М22х1,5 12 -
9 500310115 Резьбовая пробка М22х1,5 1 -
10 2519816 Хомут крепления (D=246мм) 4 -
11 99484854 Гайка М22х1,5 2 -
12 98470775 Соединение угловое 1 -
13 500316242 Тройник М16х1,5 1 -
14 42086985 Штуцер соединения 3 -
15 42086981 Штуцер соединения 1 -
16 500316230 Соединение угловое М16х1,5 1 -
17 41204506 Кронштейн 1 -
18 98427982 Соединение угловое М22х1,5-М16х1,5 1 -
19 16606324 Болт М8х60 2 -
20 500316064 Соединение угловое 4 -
21 41021940 Кронштейн 1 -
22 17496574 Шайба (D=6х14мм) 1 -
23 41022962 Рычаг 1 -
24 41022811 Опора 1 -
25 41025141 Соединительная тяга (L=270мм) 1 -
26 16750131 Гайка М6 2 -
27 42087098 Штуцер соединения М16х1,5 8 -
28 500316211 Штуцер соединения М16х1,5 4 -
29 500316213 Переходник 2 -
30 42087095 Резьбовая пробка М16х1,5 4 -
31 500316226 Тройник М16х1,5 2 -
32 500316228 Тройник М16х1,5 2 -
33 4823129 Пластиковая труба (D=8мм) 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
