Пневмоподвеска кабины
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

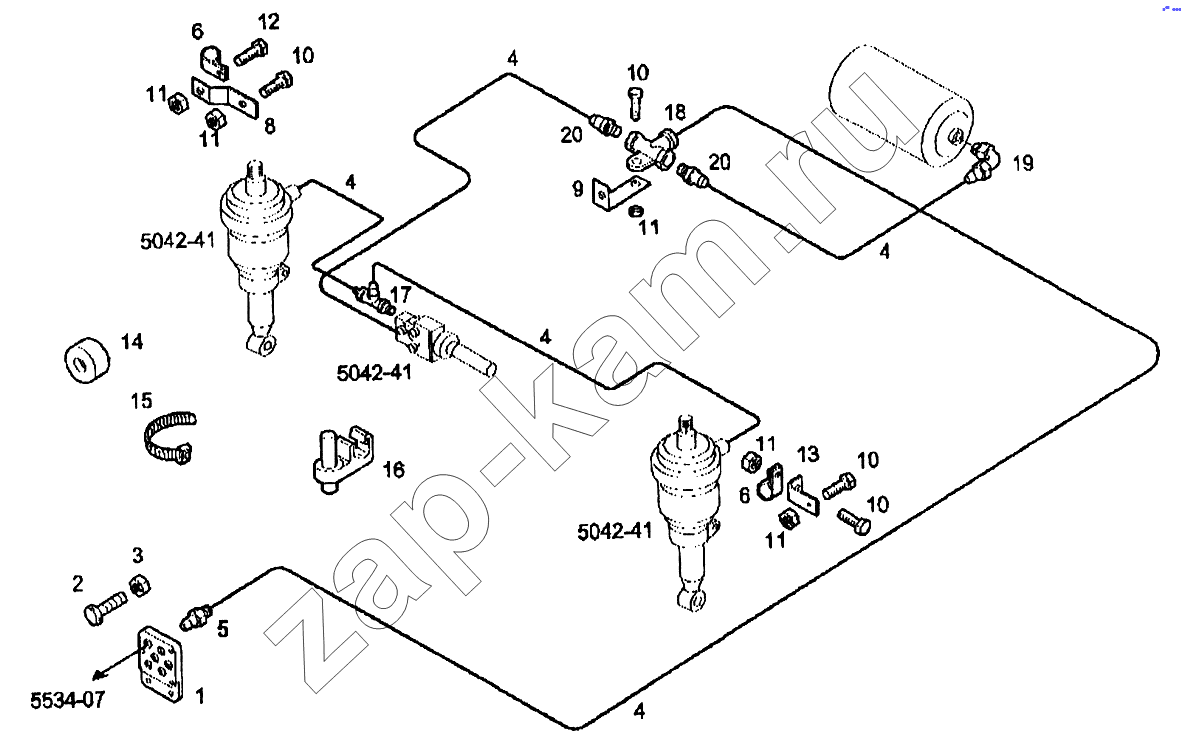

Схема/чертеж: Пневмоподвеска кабины / IVECO EuroTech CURSOR
1
2
3
4
4
4
4
4
5
6
6
8
9
10
10
10
10
11
11
11
11
11
12
13
14
15
16
17
18
19
20
20
Поз. Артикул Название детали 440E39 Цена
1 41030379 Соединительная пластина 1 -
2 16585924 Болт М6х25 2 -
3 16750121 Гайка М6 2 -
4 4823128 Пластиковая труба (D=6мм) 5 -
5 41030386 Штуцер соединения (D=6мм) 1 -
6 17316190 Зажимная скоба (D=6мм) 2 -
8 41003782 Опора 1 -
9 41212787 Крепежный кронштейн 1 -
10 16586324 Болт М8х1,25х20 5 -
11 17157021 Гайка М8 7 -
12 16586224 Болт М8х1,25х16 2 -
13 4645023 Кронштейн 1 -
14 42125406 Проставка передняя 2 -
15 42099076 Хомут крепления кабеля (L=360мм) 3 -
16 41027172 Тормозной башмак 3 -
17 98436484 Штуцер соединения 1 -
18 42105209 Тройник М16 1 -
19 99453733 Угловое соединение 1 -
20 42087092 Соединительный штуцер 3 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
