Подвеска кабины
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

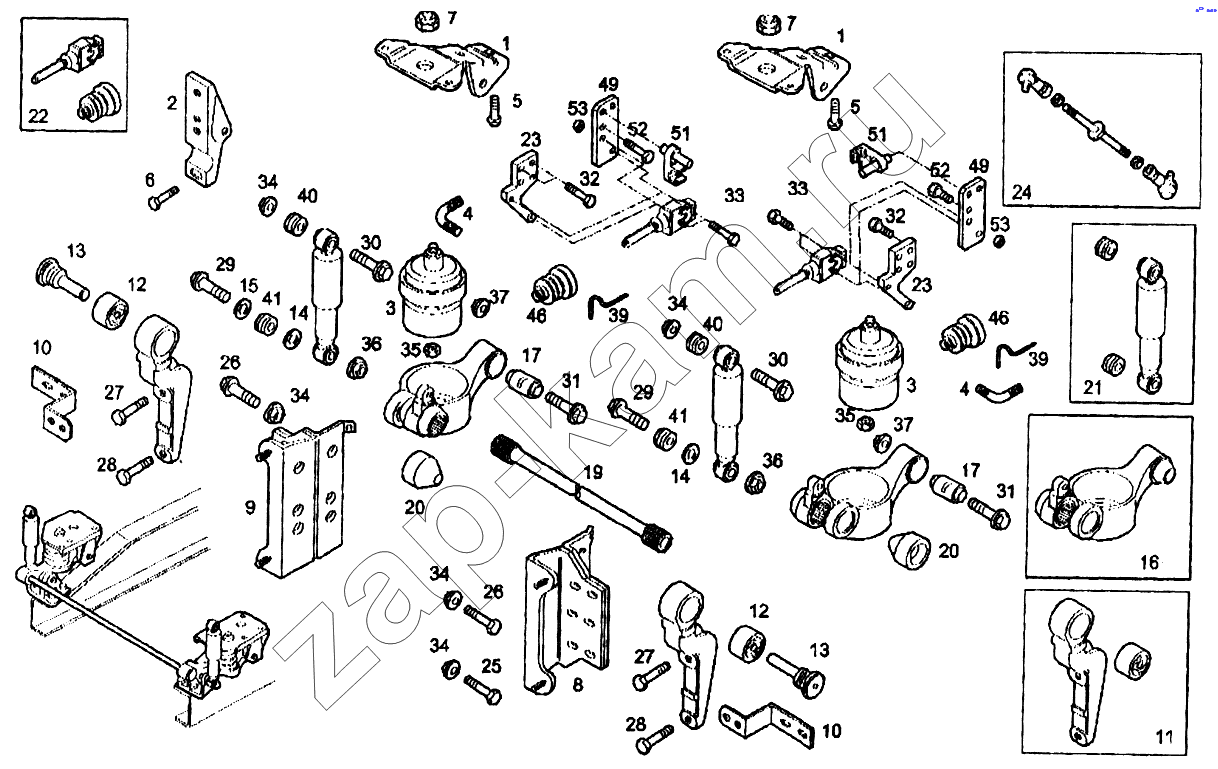

Схема/чертеж: Подвеска кабины / IVECO EuroTech CURSOR
1
1
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
12
12
13
13
14
14
15
16
16
17
17
19
20
20
21
22
23
23
24
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
33
33
34
34
34
34
34
35
35
36
36
37
37
39
39
40
40
41
41
46
46
49
49
51
51
52
52
53
53
Поз. Артикул Название детали 440E39 Цена
1 41002317 Кронштейн кабины 2 -
2 41013473 Кронштейн 2 -
3 41019150 Пневмобаллон 2 -
4 42087093 Штуцер соединения 2 -
5 16677834 Болт М12х30 12 -
6 16587024 Болт М10х20 8 -
7 17044921 Шестигранная гайка М12 2 -
8 500398033 Кронштейн левый 1 -
8 3798852 Кронштейн левый 1 -
9 504007232 Кронштейн правый 1 -
9 3798853 Кронштейн правый 1 -
10 41019641 Кронштейн 2 -
11 41015449 Кронштейн в сборе 2 -
12 500331831 Сайлент-блок (D=66мм) 2 -
13 41022094 Шпилька 2 -
14 41005393 Шайба (D=12,5мм) 2 -
15 41020555 Шайба 1 -
16 41022082 Поворотное плечо в сборе левое 1 -
16 41022085 Поворотное плечо в сборе правое 1 -
17 1907808 Сайлент-блок 4 -
19 41012353 Торсионная штанга 1 -
20 41013913 Резиновый шланг 2 -
21 500348789 Амортизатор в сборе 2 -
22 8188642 Клапан пневмоподвески 2 -
23 41007855 Установочная деталь 2 -
24 8162377 Тяга 2 -
25 16680434 Болт М14х2х45 12 -
26 16680334 Болт М14х40 4 -
27 18131474 Болт с шестигранной головкой М14х40 8 -
28 18131574 Болт с шестигранной головкой М14х1,5 4 -
29 41005359 Болт с шестигранной головкой М12х85 2 -
30 16589524 Болт М14х60 2 -
31 16683634 Болт с шестигранной головкой М16х100 2 -
32 16586224 Болт М8х1,25х16 4 -
33 16606124 Болт с шестигранной головкой М8х50 4 -
33 16592224 Болт М8х55 4 -
34 16750521 Гайка М14 18 -
35 17038421 Гайка М12(8) 2 -
36 16984431 Гайка М12 2 -
37 17046133 Фиксирующая гайка М16 2 -
39 17258270 Установочная шпилька (D=6мм) 2 -
40 93194023 Втулка (D=14мм) 2 -
41 93194024 Втулка (D=16мм) 2 -
46 93192596 Чашка 2 -
49 41214943 Установочная деталь 2 -
51 41027172 Тормозной башмак 2 -
52 16586324 Болт М8х1,25х20 2 -
53 16984231 Гайка М8 6 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
