Подвеска кабины
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

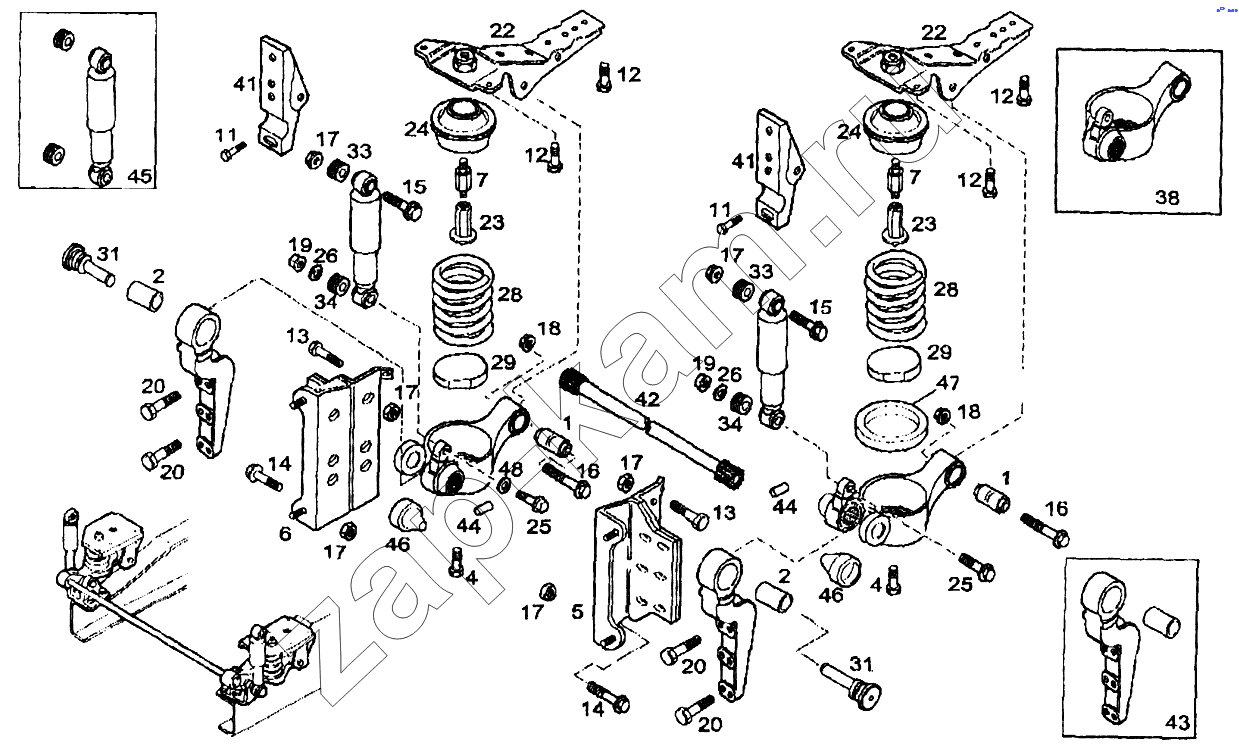

Схема/чертеж: Подвеска кабины / IVECO EuroTech CURSOR
1
1
2
2
4
4
5
5
6
6
7
7
11
11
12
12
12
12
13
13
14
14
15
15
16
16
17
17
17
17
17
17
18
18
19
19
20
20
20
20
22
22
23
23
24
24
25
25
26
26
28
28
29
29
31
31
33
33
34
34
38
38
41
41
42
43
44
44
45
46
46
47
48
Поз. Артикул Название детали 440E39 Цена
1 1907808 Сайлент-блок 2 -
2 1908675 Сайлент-блок (D=66мм) 2 -
4 8134455 Болт с шестигранной головкой 2 -
5 3798852 Кронштейн левый 1 -
5 500398033 Кронштейн левый 1 -
6 3798853 Кронштейн правый 1 -
6 504007232 Кронштейн правый 1 -
7 8139018 Направляющая деталь 2 -
11 18139424 Болт с шестигранной головкой М10х20 8 -
12 18138024 Болт М12х30 12 -
13 16589124 Болт М14х40 4 -
14 16589224 Стопорный болт М14х45 12 -
15 16589524 Болт М14х60 2 -
16 16683634 Болт с шестигранной головкой М16х100 2 -
17 16750521 Гайка М14 1 -
18 17046133 Фиксирующая гайка М16 2 -
19 16984431 Гайка М12 2 -
20 18131474 Болт с шестигранной головкой М14х40 12 -
22 41020031 Кронштейн кабины 2 -
23 41003138 Штифт 2 -
24 41003278 Шайба/пластина верхняя 2 -
25 41005359 Болт с шестигранной головкой М12х85 2 -
26 41005393 Шайба (D=12,5мм) 2 -
28 41001890 Пружина 2 -
29 41006003 Направляющая деталь 2 -
31 41022093 Шпилька 2 -
33 93194023 Втулка (D=14мм) 2 -
34 93194024 Втулка (D=16мм) 2 -
38 41022085 Поворотное плечо в сборе правое 1 -
38 41022082 Поворотное плечо в сборе левое 1 -
41 41013473 Кронштейн 2 -
42 41012353 Торсионная штанга 1 -
43 41015449 Кронштейн в сборе 2 -
44 17258270 Установочная шпилька (D=6мм) 1 -
45 99454195 Амортизатор в сборе 2 -
46 41013913 Резиновый шланг 2 -
47 41016857 Опорное кольцо 1 -
48 41020555 Шайба 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
