Радиатор
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

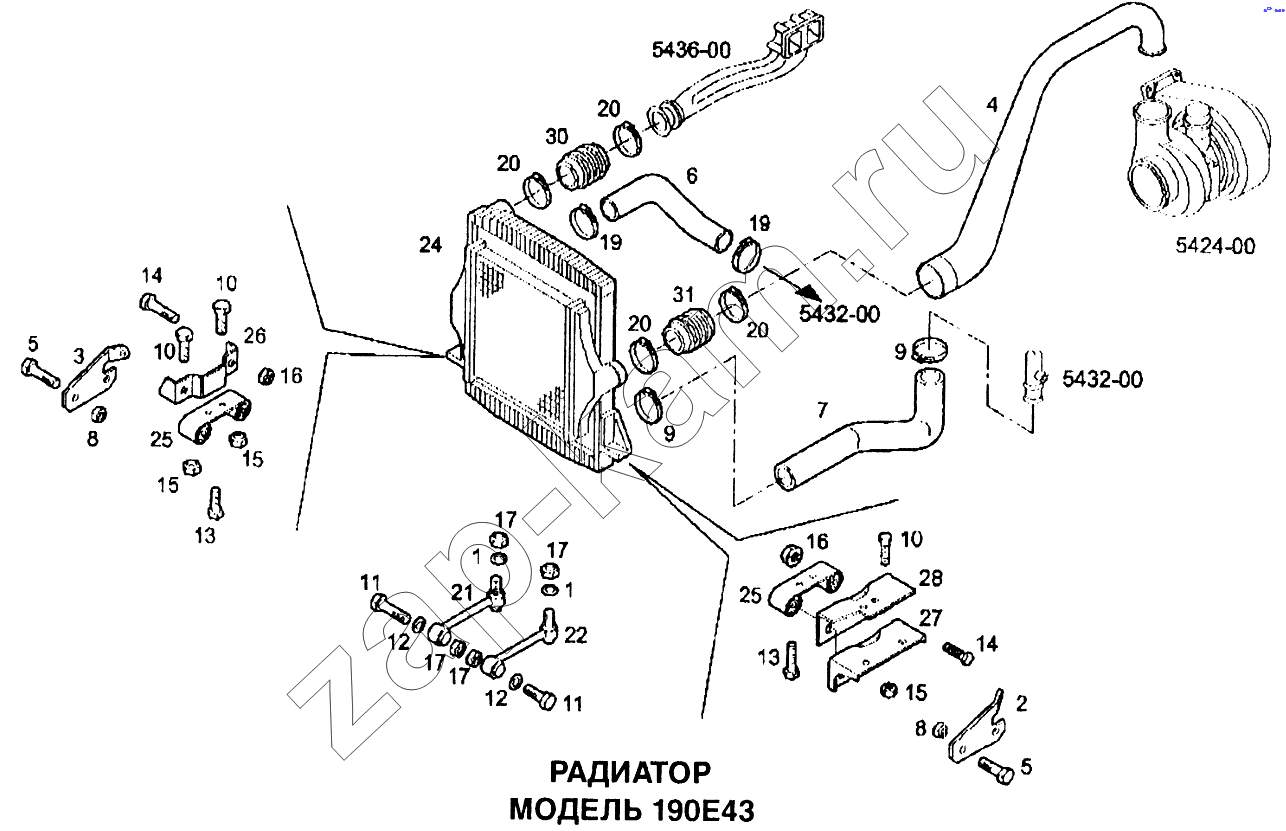

Схема/чертеж: Радиатор / IVECO EuroTech CURSOR
1
1
2
3
4
5
5
6
7
8
8
9
9
10
10
10
11
11
12
12
13
13
14
14
15
15
15
16
16
17
17
17
17
19
19
20
20
20
20
21
22
24
25
25
26
27
28
30
31
Поз. Артикул Название детали 190E43 Цена
1 3440082 Шайба (D=9х22мм) 4 -
2 41011125 Кронштейн 1 -
3 41011126 Кронштейн 1 -
4 500362324 Трубка 1 -
5 16680334 Болт М14х40 4 -
6 500359612 Резиновый шланг 1 -
7 99488778 Рукав охлаждающей жидкости 1 -
8 17046031 Гайка М14 4 -
9 41042201 Хомут (D=60-80мм) 2 -
10 16587324 Болт с шестигранной головкой М10х35 4 -
11 16674034 Болт М8х1,25х40 2 -
12 4598124 Шайба 2 -
13 16587224 Болт M10х30 4 -
14 16681234 Болт М14х80 4 -
15 16750331 Гайка М10 4 -
16 16750521 Гайка М14 4 -
17 17037921 Шестигранная гайка М8х1,25 4 -
19 99443680 Хомут (D=65-75мм) 2 -
20 17769391 Хомут 4 -
21 41001646 Соединительная тяга в сборе правая 1 -
22 41001647 Соединительная тяга в сборе левая 1 -
24 500354691 Радиатор 1 -
25 41009031 Кронштейн 2 -
26 41009033 Кронштейн правый 1 -
27 41009034 Кронштейн левый 1 -
28 41009035 Кронштейн левый 1 -
30 41201190 Водяной шланг 1 -
31 99440309 Водяной шланг 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
