Рама
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

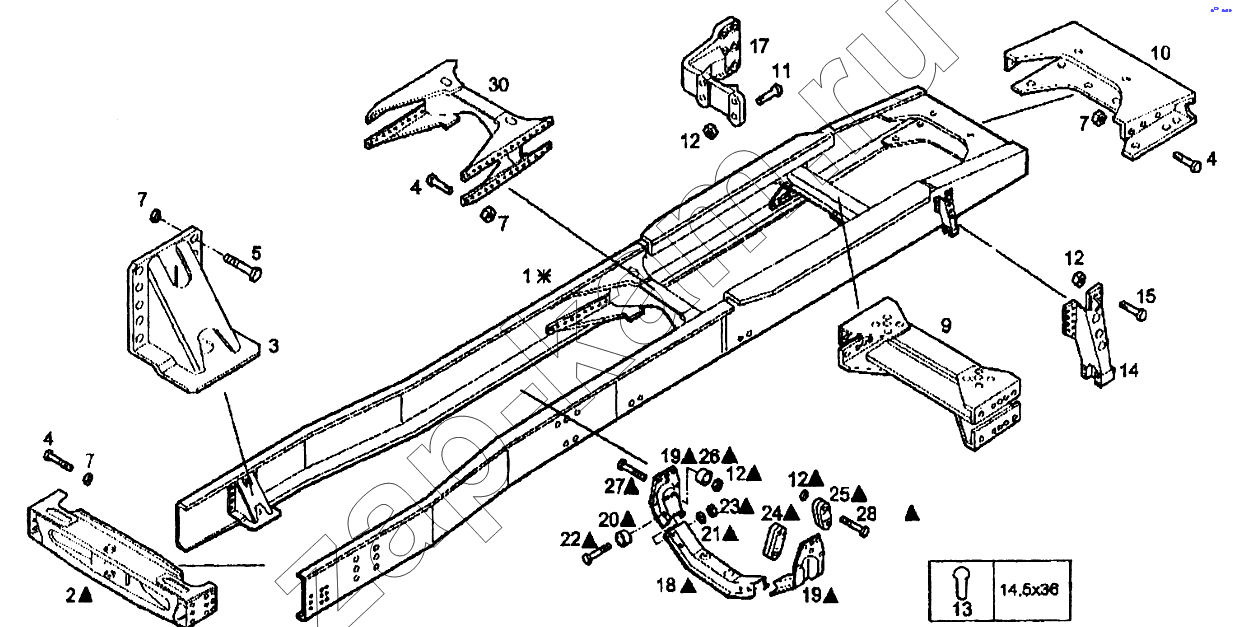

Схема/чертеж: Рама / IVECO EuroTech CURSOR
1
2
3
4
4
4
5
5
7
7
7
7
7
9
10
11
12
12
12
12
13
14
15
15
17
18
19
19
20
21
22
23
24
25
26
27
28
28
30
Поз. Артикул Название детали 440E39 Цена
1 41030852 Рама шасси 1 -
2 8139097 Поперечина передняя 1 -
3 8161449 Опора 2 -
4 16680234 Болт М14х35 52 -
5 16589824 Болт с шестигранной головкой М16х35 1 -
5 16589224 Стопорный болт М14х45 14 -
7 16750531 Гайка М14 66 -
7 16750631 Гайка М16х2 1 -
9 8132241 Поперечина 1 -
10 41201584 Поперечина задняя 1 -
11 16680534 Болт М14х50 8 -
12 16984531 Гайка М14 5 -
13 18004815 Заклепка с круглой головкой (D=14,5мм, L=36мм) 1 -
14 41005597 Направляющая 2 -
15 16680634 Болт М14х55 18 -
15 16680434 Болт М14х2х45 4 -
17 41022893 Рессорный башмак 2 -
18 99486839 Поперечина 1 -
19 99486841 Кронштейн 2 -
20 500301316 Проставка 8 -
21 17092474 Пружинная шайба М16х34 (SP=4,4) 8 -
22 16682834 Болт М16х55 8 -
23 17309331 Гайка М16 8 -
24 8165555 Проставка 2 -
25 8165556 Проставка 2 -
26 41014327 Проставка 4 -
27 16680734 Болт М14х2х60 4 -
28 16680834 Болт М14х2х65 4 -
28 16680934 Болт М14х70 2 -
30 41015419 Поперечина 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
