Рулевой привод
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

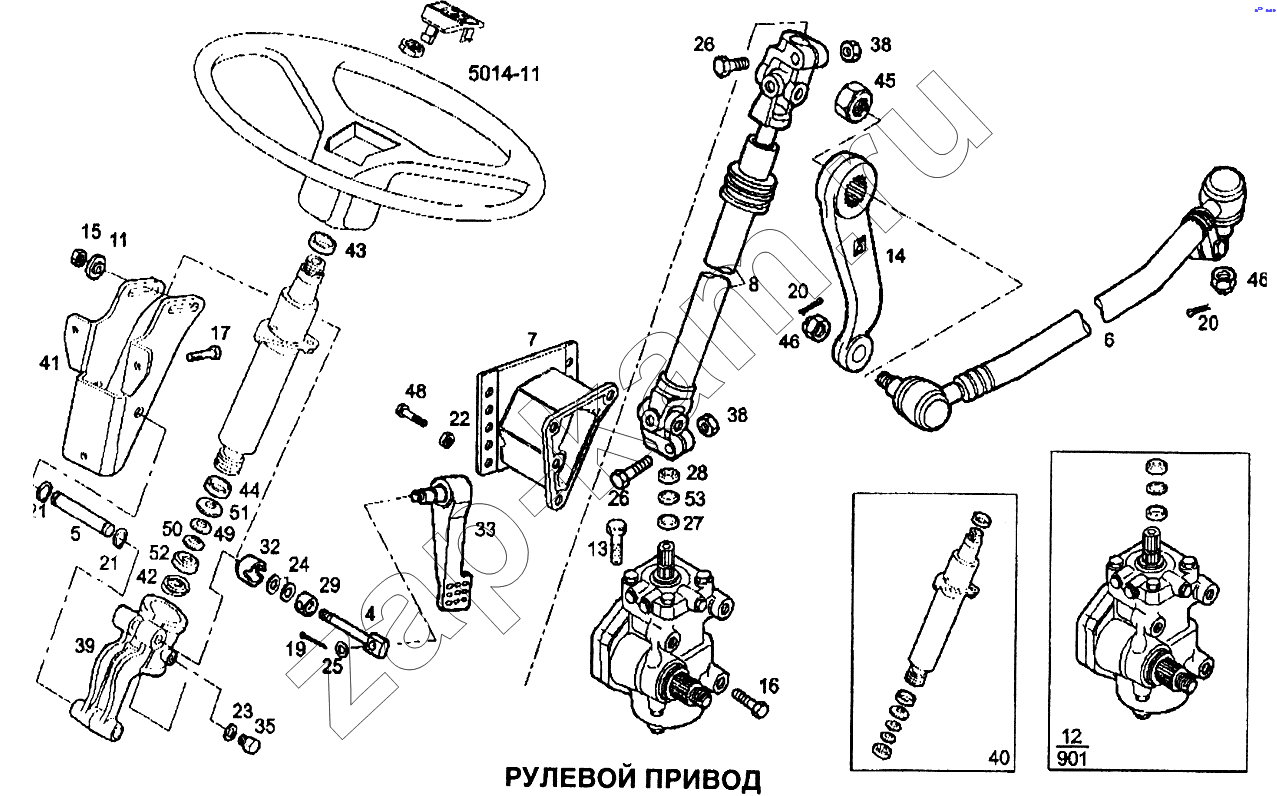

Схема/чертеж: Рулевой привод / IVECO EuroTech CURSOR
4
5
6
7
8
11
12
13
14
15
16
17
19
20
20
21
21
22
23
24
25
26
26
27
28
29
32
33
35
38
38
39
40
41
42
43
44
45
46
46
48
49
50
51
52
53
Поз. Артикул Название детали 190E43 Цена
4 4855718 Болт 1 -
5 8127622 Ось шарнира 1 -
6 41005463 Рулевая тяга 1 -
7 8132988 Рулевой кронштейн 1 -
8 41032281 Рулевой вал 1 -
11 8140233 Шайба 1 -
12 41028790 Рулевой механизм 1 -
13 8162411 Подогнанный болт М20х1,5х45 1 -
14 41033764 Рулевая сошка 1 -
15 16112125 Гайка М10х1 1 -
16 16339634 Болт М20х1,5х45 3 -
17 16675734 Болт М10х25 3 -
19 16855201 Шплинт оси шарнира (D=2,5мм) 1 -
20 16860501 Шплинт оси шарнира (D=5мм) 2 -
21 16865276 Стопорное кольцо (D=11мм) 2 -
22 16984631 Гайка М16 10 -
23 17089574 Шайба (D=8х16мм) 1 -
24 17090574 Шайба (D=10х27мм, SP=2,8) 2 -
25 17094914 Шайба (D=8,4х16мм) 1 -
26 80003142 Подогнанный болт 2 -
27 93157023 Уплотнение вала 1 -
28 93191067 Чашка 1 -
29 98408932 Скользящий башмак 1 -
32 98427343 Втулка 1 -
33 41025213 Рычаг шарнира 1 -
35 98437469 Болт с прорезью 1 -
38 17308731 Гайка М10х1,25 2 -
39 41002412 Рулевой подшипник М16 1 -
40 99454818 Соединительная трубка 1 -
41 41002443 Рулевой кронштейн 1 -
42 41002445 Пружина сжатия М16 1 -
43 4722013 Рулевой подшипник верхний 1 -
44 4715674 Рулевой подшипник средний 1 -
45 93192405 Гайка М45х1,5х5 1 -
46 4702125 Замковая гайка М24х1,5 2 -
48 16682934 Болт М16х60 8 -
49 4715665 Проставка средняя 1 -
50 4717274 Кольцо среднее 1 -
51 4717273 Кольцо среднее 1 -
52 4754009 Крышка 1 -
53 93191068 Уплотнение 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
