Система трубопроводов
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

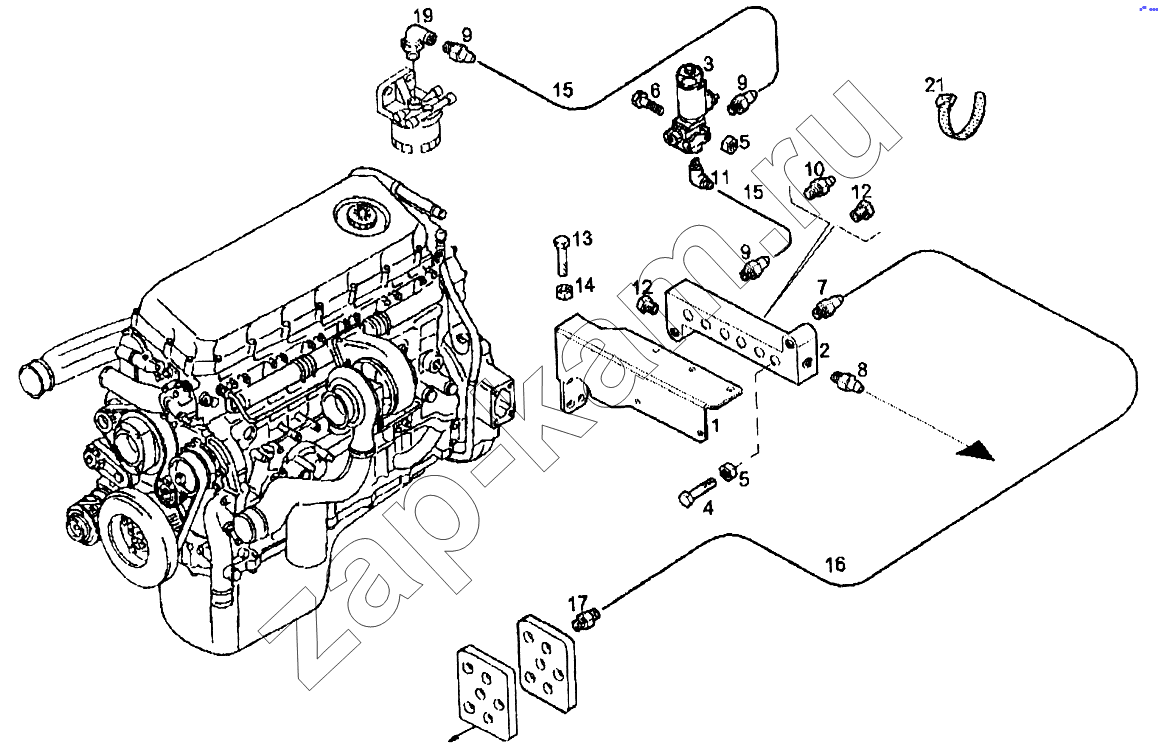

Схема/чертеж: Система трубопроводов / IVECO EuroTech CURSOR
1
2
3
4
5
5
6
7
8
9
9
9
10
11
12
12
13
14
15
15
16
17
19
21
Поз. Артикул Название детали 190E43 Цена
1 41203025 Кронштейн 1 -
2 8166313 Соединительный штуцер 1 -
3 41026587 Электропневматический клапан "WABCO" 1 -
4 16674134 Болт М8х45 2 -
5 16750231 Гайка М8 4 -
6 16592324 Болт М8х40 2 -
7 42087093 Штуцер соединения 1 -
8 42087092 Соединительный штуцер 1 -
9 42087117 Штуцер соединения М12х1,5 3 -
10 42087025 Муфта с наружной резьбой 1 -
11 4824675 Соединение угловое 1 -
12 42105694 Резьбовая пробка М12х1,5 4 -
13 16675734 Болт М10х25 2 -
14 16750331 Гайка М10 2 -
15 4823129 Пластиковая труба (D=8мм) 2 -
16 4823128 Пластиковая труба (D=6мм) 1 -
17 41030385 Соединительный штуцер (D=6мм) 1 -
19 41029796 Соединение угловое 1 -
21 42099076 Хомут крепления кабеля (L=360мм) 5 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
