Соединения тормозной системы
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

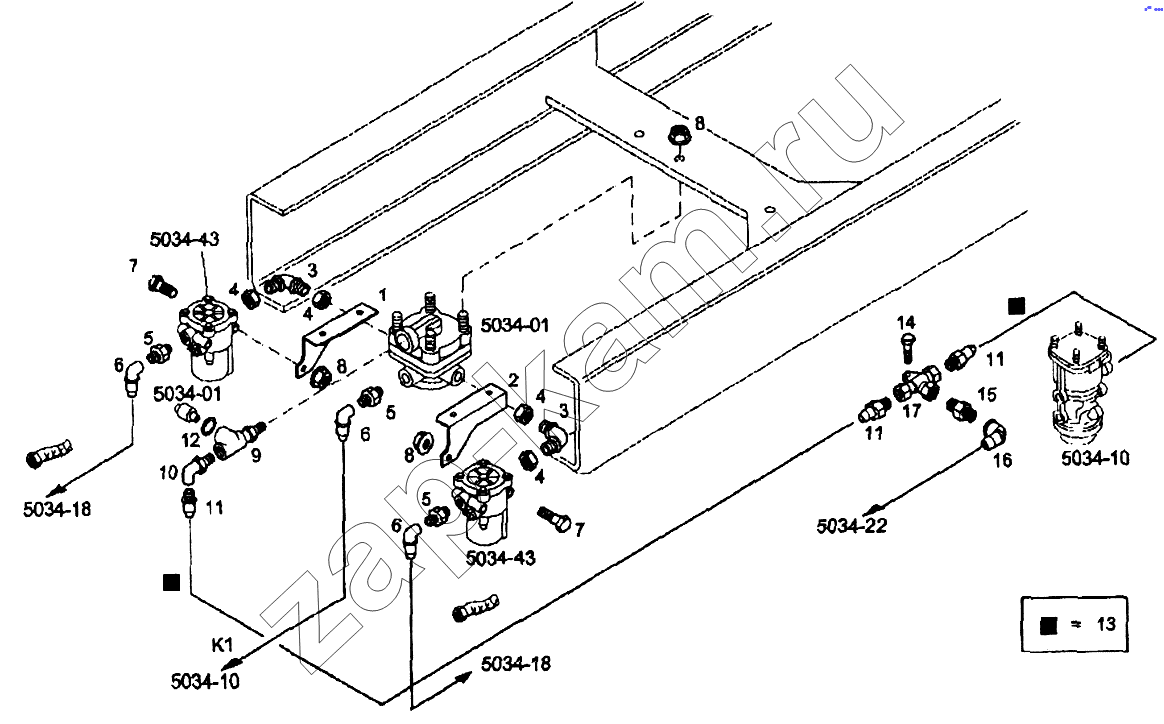

Схема/чертеж: Соединения тормозной системы / IVECO EuroTech CURSOR
1
2
3
3
4
4
4
4
5
5
5
6
6
6
7
7
8
8
8
9
10
11
11
11
12
13
14
15
16
17
Поз. Артикул Название детали 190E43 Цена
1 41204483 Опора правая 1 -
2 41204482 Опора левая 1 -
3 98470775 Соединение угловое 2 -
4 99484854 Гайка М22х1,5 4 -
5 500316212 Муфта с наружной резьбой М22х1,5 3 -
6 500316066 Соединение угловое 3 -
7 16592624 Болт с шестигранной головкой М8х80 2 -
8 17044731 Гайка М8 7 -
9 98427960 Тройник 1 -
10 98427981 Соединение угловое 1 -
11 42087098 Штуцер соединения М16х1,5 3 -
12 4858609 Шайба (D=16х22мм, SP=1,5) 1 -
13 4823129 Пластиковая труба (D=8мм) 1 -
14 16673734 Болт М8х25 1 -
15 500316211 Штуцер соединения М16х1,5 1 -
16 500316064 Соединение угловое 1 -
17 42105209 Тройник М16 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
