Соединительная пластина
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

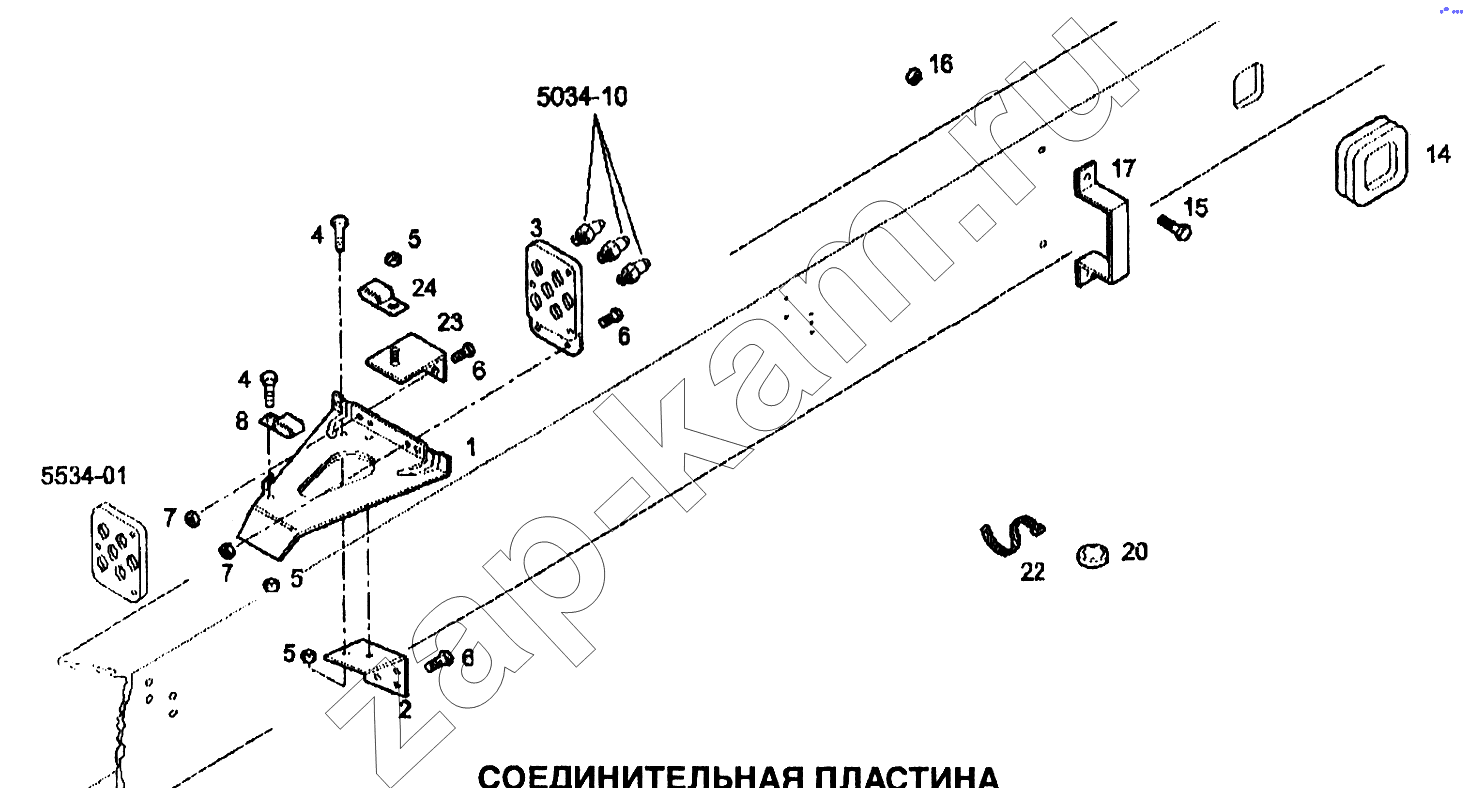

Схема/чертеж: Соединительная пластина / IVECO EuroTech CURSOR
1
2
3
4
4
5
5
5
6
6
6
7
7
8
14
15
16
17
20
22
23
24
Поз. Артикул Название детали 190E43 Цена
1 8169966 Кронштейн 1 -
2 41014525 Опора 1 -
3 41030379 Соединительная пластина 1 -
4 16673734 Болт М8х25 4 -
5 16750221 Гайка М8 5 -
6 16585924 Болт М6х25 4 -
7 16750131 Гайка М6 5 -
8 3556132 Зажимная скоба (D=30мм) 2 -
14 41018515 Прокладка 1 -
15 16675734 Болт М10х25 2 -
16 16750331 Гайка М10 2 -
17 41012059 Кронштейн 1 -
20 42125406 Проставка передняя 2 -
22 42099076 Хомут крепления кабеля (L=360мм) 1 -
23 41204244 Опора 1 -
24 10450590 Хомут крепления трубки (D=18мм) 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
