Топливная линия
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

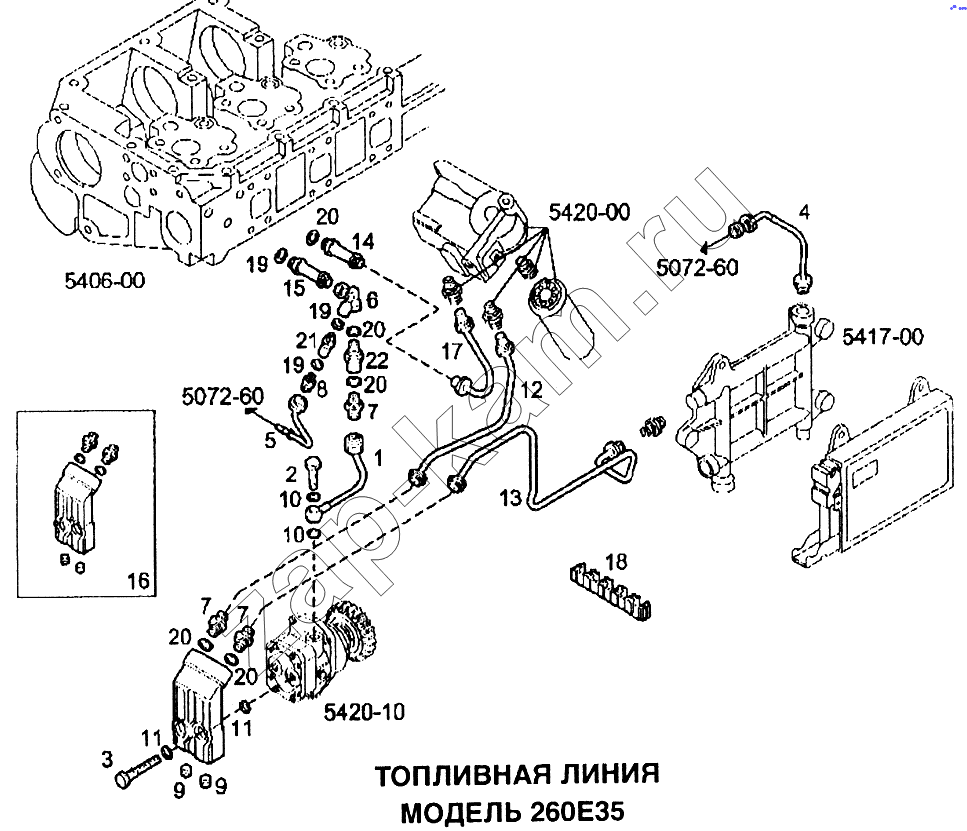

Схема/чертеж: Топливная линия / IVECO EuroTech CURSOR
1
2
3
4
5
6
7
7
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
19
19
20
20
20
20
20
21
22
Поз. Артикул Название детали 260E35 Цена
1 500342255 Топливный трубопровод 1 -
2 4864083 Болт М14х1,5х30 1 -
3 4864084 Банджо болт М16х1,5 2 -
4 500342252 Топливный трубопровод 1 -
5 500342249 Топливный трубопровод 1 -
6 500342242 Соединительный штуцер 1 -
7 41031569 Муфта с наружной резьбой М16х1,5-М18х1,5 3 -
8 41905554 Соединительный штуцер 1 -
9 98472271 Резьбовая пробка 2 -
10 98474308 Уплотняющая прокладка (D=14х22мм) 2 -
11 98474309 Шайба (D=16х24мм, SP=1,9) 4 -
12 500342220 Топливный трубопровод 1 -
13 500328257 Топливный трубопровод 1 -
14 99455350 Соединительная труба М16х1,5-М18х1,5 1 -
15 99455351 Соединительная труба М14х1,5-М18х1,5 1 -
16 99470806 Соединительный штуцер в сборе 1 -
17 99473921 Топливный трубопровод 1 -
18 99474873 Пружинный зажим 1 -
19 99489018 Уплотняющая прокладка (D=12мм) 3 -
20 99489019 Шайба (D=16х24мм, SP=1,5) 5 -
21 500328251 Клапан 0,2-0,3 BAR 1 -
22 500307717 Клапан 3,5 бар 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
