Топливные трубопроводы
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

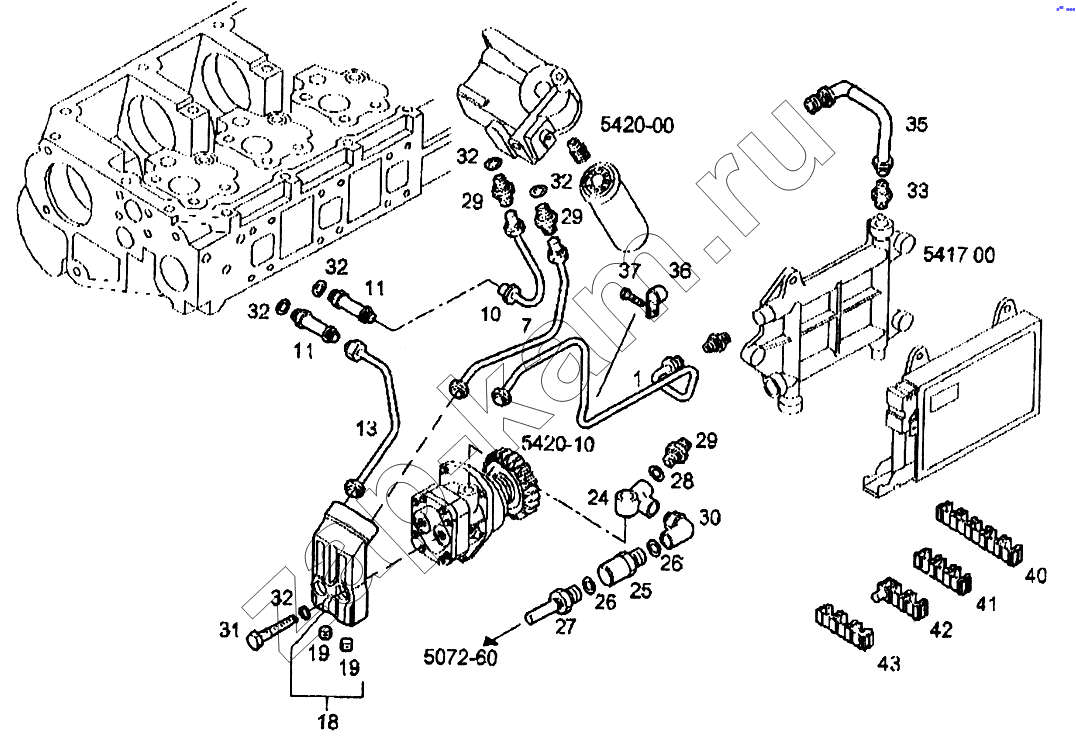

Схема/чертеж: Топливные трубопроводы / IVECO EuroTech CURSOR
1
7
10
11
11
13
18
19
19
24
25
26
26
27
28
29
29
29
30
31
32
32
32
32
32
33
35
36
37
40
41
42
43
Поз. Артикул Название детали 190E43 Цена
1 500313907 Топливная магистраль 1 -
7 500348310 Топливная магистраль 1 -
10 500348313 Топливная магистраль 1 -
11 500310076 Штуцер соединения 2 -
13 500348301 Топливная магистраль 1 -
18 500314313 Штуцер соединения 1 -
19 98472271 Резьбовая пробка 2 -
24 500348306 Штуцер соединения 1 -
25 500328251 Клапан 0,2-0,3 BAR 1 -
26 99489018 Уплотняющая прокладка (D=12мм) 3 -
27 99455696 Штуцер соединения 1 -
28 99489019 Шайба (D=16х24мм, SP=1,5) 8 -
29 16500314 Муфта с наружной резьбой М16х1,5-М18х1,5 6 -
30 500350162 Соединение угловое 1 -
31 4864084 Банджо болт М16х1,5 3 -
32 98474309 Шайба (D=16х24мм, SP=1,9) 6 -
33 1244661 Муфта с наружной резьбой 1 -
35 500348304 Топливная магистраль 1 -
36 17316590 Хомут крепления трубки (D=12мм) 3 -
37 16597924 Болт М8х14 3 -
40 500306941 Пружинная защелка 2 -
41 99474871 Пружинная защелка 1 -
42 500346378 Кронштейн крепления 2 -
43 500373006 Пружинная защелка 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
