Топливный бак
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

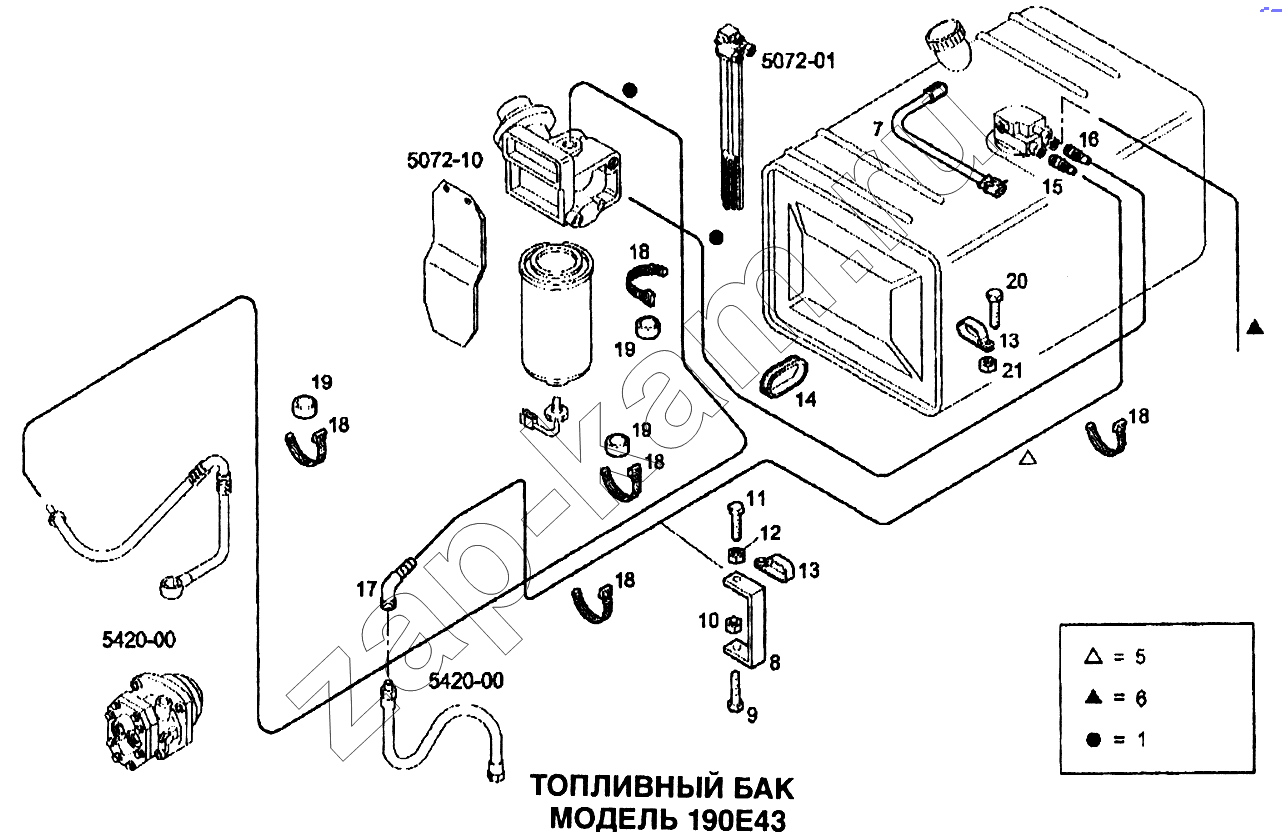

Схема/чертеж: Топливный бак / IVECO EuroTech CURSOR
1
1
1
1
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
18
18
18
19
19
19
20
21
Поз. Артикул Название детали 190E43 Цена
1 4823130 Пластиковая труба (D=12мм) 4 -
1 16506911 Гайка М18х1,5 3 -
1 16510240 Шайба (D=12мм) 3 -
1 18067140 Втулка 3 -
5 98446335 Топливная магистраль (D=10мм, SP=1,5мм) 3 -
6 4823129 Пластиковая труба (D=8мм) 1 -
7 41040831 Провод 1 -
8 41007724 Кронштейн крепления 1 -
9 16675734 Болт М10х25 1 -
10 16750321 Гайка М10 1 -
11 16605424 Болт М8х16(8,8) 2 -
12 17152821 Гайка М8 2 -
13 4629066 Хомут крепления трубки (D=10мм) 2 -
14 42031997 Резиновая втулка 2 -
15 41036001 Ниппель на шланге 1 -
16 41036002 Ниппель на шланге 1 -
17 42036506 Соединение угловое М16х1,5 1 -
18 42099076 Хомут крепления кабеля (L=360мм) 4 -
19 42125406 Проставка передняя 4 -
20 16585824 Болт М6х20 1 -
21 16750131 Гайка М6 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
