Топливный бак
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

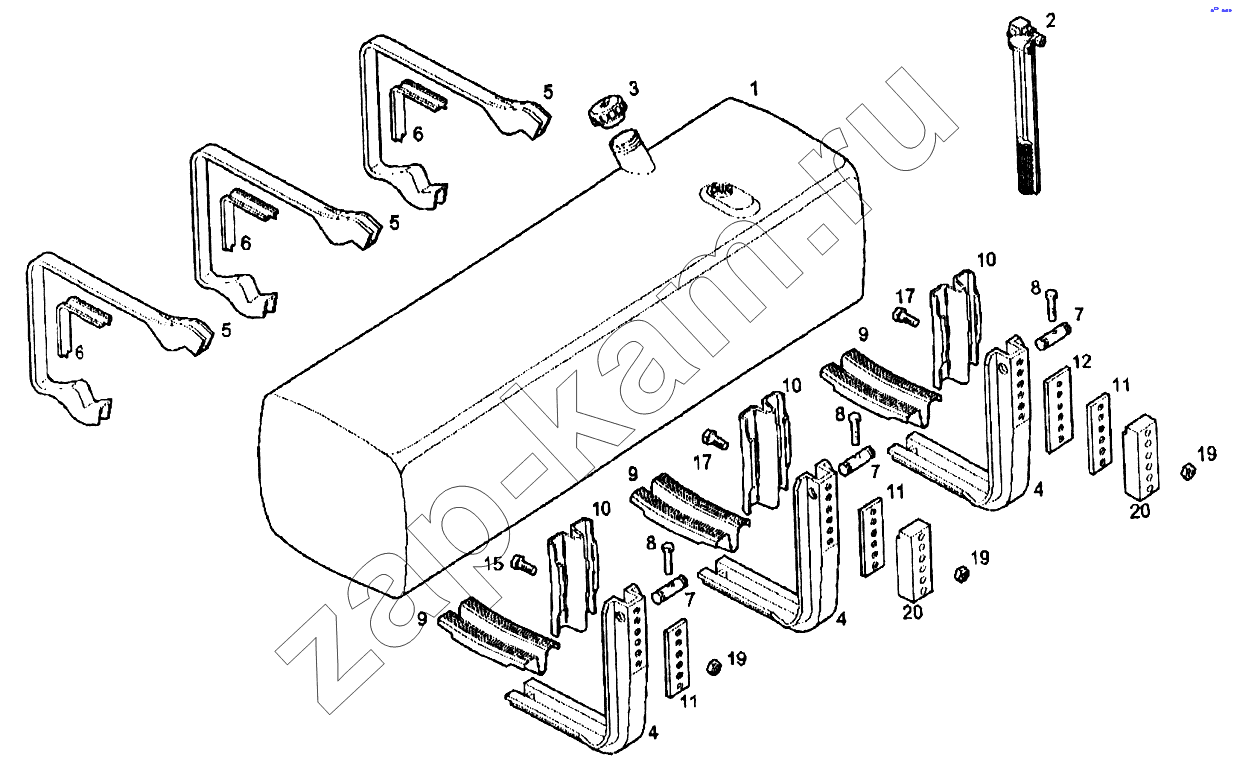

Схема/чертеж: Топливный бак / IVECO EuroTech CURSOR
1
2
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
15
15
17
17
17
17
19
19
19
20
20
Поз. Артикул Название детали 190E43 Цена
1 41036047 Топливный бак 600л 1 -
2 41034482 Датчик уровня 1 -
3 500302656 Пробка с ключом 1 -
4 42068128 Кронштейн 3 -
5 98483265 Хомут 3 -
6 1907966 Пластиковая секция 3 -
7 42010485 Ось шарнира 6 -
8 41033357 Болт М12х1,75х50 6 -
9 41003192 Резиновое уплотнение (L=500мм) 3 -
10 98482999 Резиновое уплотнение (L=320мм) 3 -
11 8131803 Прокладка (SP=5мм) 3 -
12 8131802 Шайба (H=10мм) 1 -
15 16680434 Болт М14х2х45 1 -
15 16680534 Болт М14х50 3 -
17 16681234 Болт М14х80 5 -
17 16681334 Болт М14х90 3 -
19 16750531 Гайка М14 12 -
20 41015310 Распорка 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
