Топливопровод к обогревателю
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

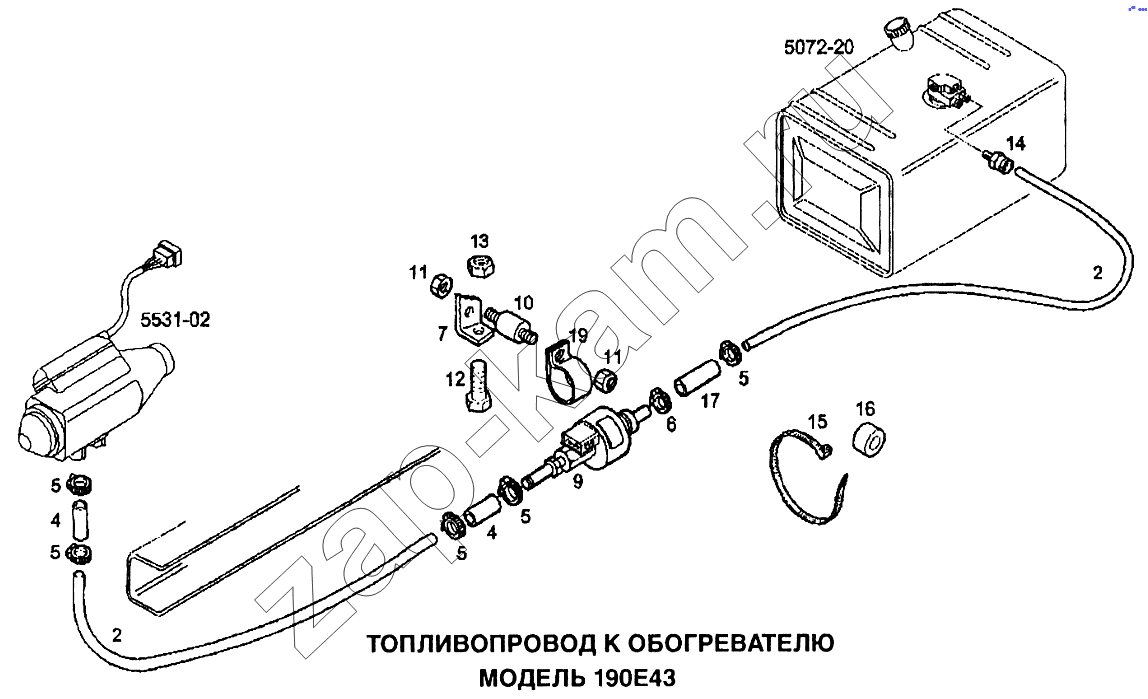

Схема/чертеж: Топливопровод к обогревателю / IVECO EuroTech CURSOR
2
2
4
4
5
5
5
5
5
6
7
9
10
11
11
12
13
14
15
16
17
19
Поз. Артикул Название детали 190E43 Цена
2 41806776 Пластиковая труба (D=4мм) 9 -
4 98470988 Резиновый шланг (D=3,5мм) 2 -
5 98471000 Хомут 5 -
6 1166349 Хомут крепления шланга (D=10мм) 1 -
7 41008113 Кронштейн крепления 1 -
9 41040352 Насос 1 -
10 8168038 Шпонка 1 -
11 17157021 Гайка М8 2 -
12 16607634 Болт М10х25(10,9) 1 -
13 17157121 Гайка М10(8) 1 -
14 41035948 Штуцер соединения 1 -
15 41800381 Хомут (L=375мм) 2 -
16 42125406 Проставка передняя 2 -
17 41033353 Резиновый шланг (D=10мм) 1 -
19 41231094 Зажимающий кронштейн (D=35мм) 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
