Топливопровод обогревателя
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

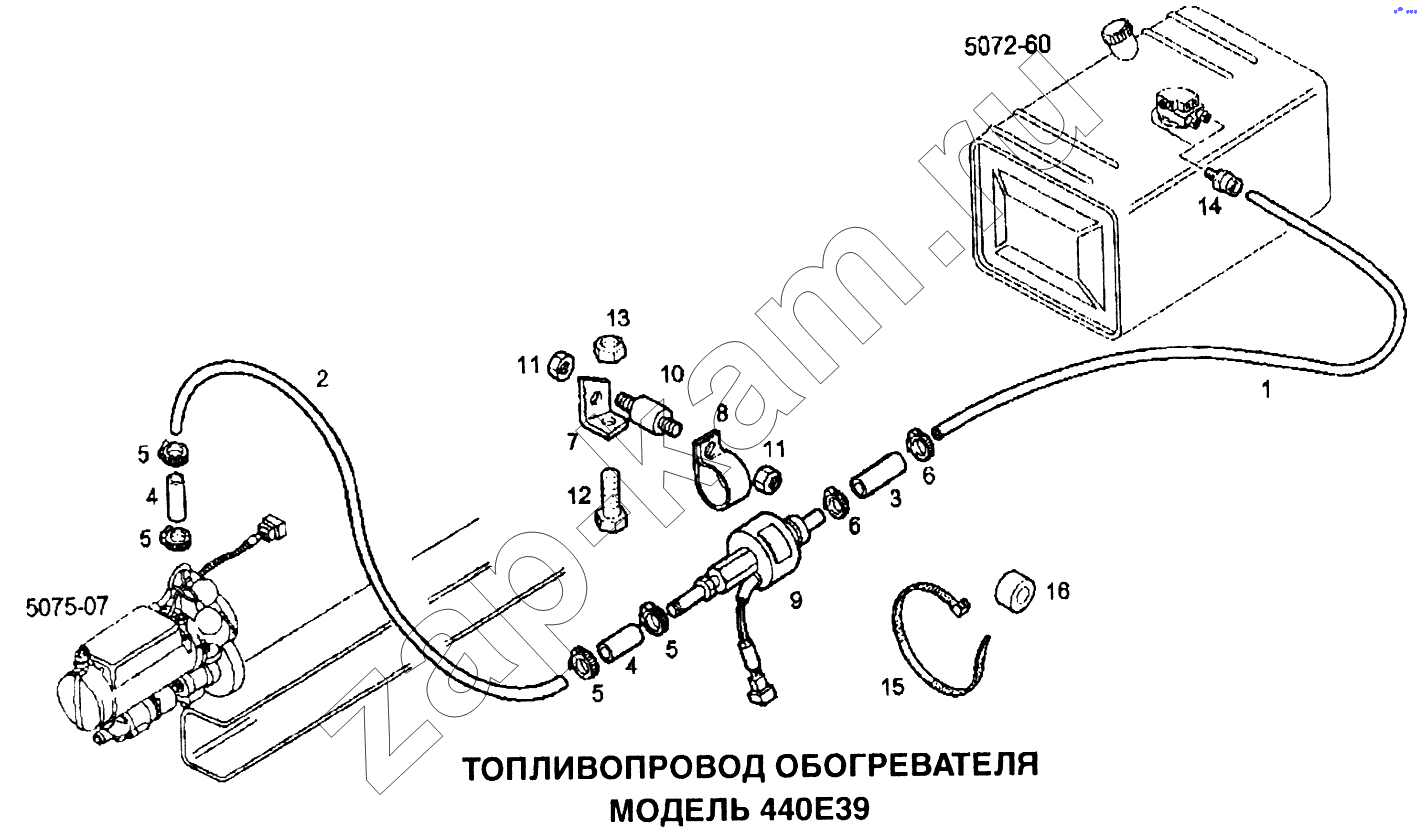

Схема/чертеж: Топливопровод обогревателя / IVECO EuroTech CURSOR
1
2
3
4
4
5
5
5
5
6
6
7
8
9
10
11
11
12
13
14
15
16
Поз. Артикул Название детали 440E39 Цена
1 4823128 Пластиковая труба (D=6мм) 1 -
2 41806776 Пластиковая труба (D=4мм) 1 -
3 41020684 Рукав (D=5,5х2,5мм) 1 -
4 98470988 Резиновый шланг (D=3,5мм) 2 -
5 98471000 Хомут 4 -
6 1166349 Хомут крепления шланга (D=10мм) 2 -
7 41008113 Кронштейн крепления 1 -
8 98471001 Крепежный кронштейн 1 -
9 41031436 Насос 1 -
10 8168038 Шпонка 1 -
11 17157021 Гайка М8 2 -
12 16607624 Болт с шестигранной головкой М10х1,5х25 1 -
13 17157121 Гайка М10(8) 1 -
14 41035949 Соединительный штуцер 1 -
15 41800381 Хомут (L=375мм) 2 -
16 42125406 Проставка передняя 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
