Тормозная система, передние элементы
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

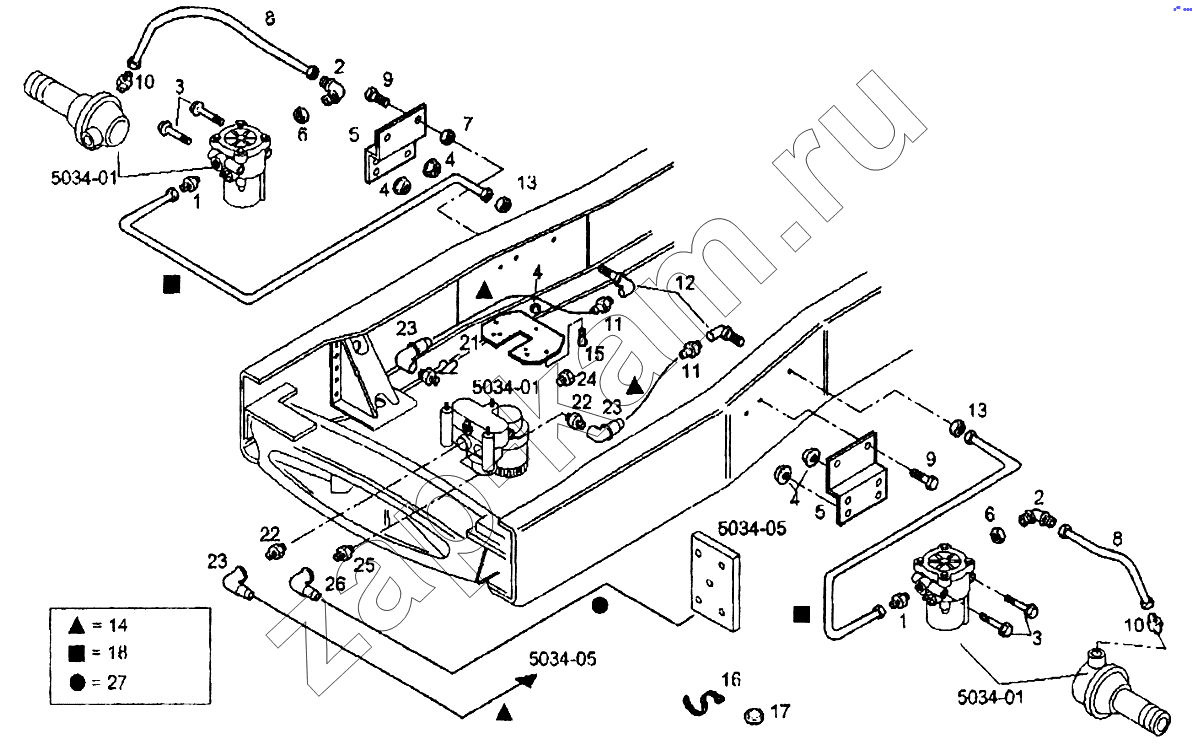

Схема/чертеж: Тормозная система, передние элементы / IVECO EuroTech CURSOR
1
1
2
2
3
3
4
4
4
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
13
13
14
15
16
17
18
18
18
21
22
22
23
23
23
23
24
25
26
27
Поз. Артикул Название детали 440E39 Цена
1 41031570 Муфта с наружной резьбой М18х1,5-М22х1,5 2 -
2 1245269 Соединение угловое М18х1,5-М22х1,5 2 -
3 16592624 Болт с шестигранной головкой М8х80 4 -
4 16750221 Гайка М8 11 -
5 8161235 Кронштейн 1 -
6 99484854 Гайка М22х1,5 2 -
7 16750321 Гайка М10 4 -
8 42106884 Воздушный шланг (L=560мм) 2 -
9 16587224 Болт M10х30 4 -
10 41031569 Муфта с наружной резьбой М16х1,5-М18х1,5 2 -
11 42086985 Штуцер соединения 2 -
12 99484817 Угловое соединение 2 -
13 16508911 Гайка М18х1,5 2 -
14 4823130 Пластиковая труба (D=12мм) 1 -
15 16586324 Болт М8х1,25х20 2 -
16 42099076 Хомут крепления кабеля (L=360мм) 6 -
17 42125406 Проставка передняя 4 -
18 16506911 Гайка М18х1,5 2 -
18 41806927 Трубка (D=12мм, L=6000мм) 1 -
18 16507611 Шайба (D=12мм) 2 -
21 41204055 Пластина 1 -
22 500316212 Муфта с наружной резьбой М22х1,5 3 -
23 500316066 Соединение угловое 3 -
24 500310115 Резьбовая пробка М22х1,5 1 -
25 500316211 Штуцер соединения М16х1,5 1 -
26 500316064 Соединение угловое 1 -
27 4823129 Пластиковая труба (D=8мм) 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
