Тормозная система, задние элементы
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

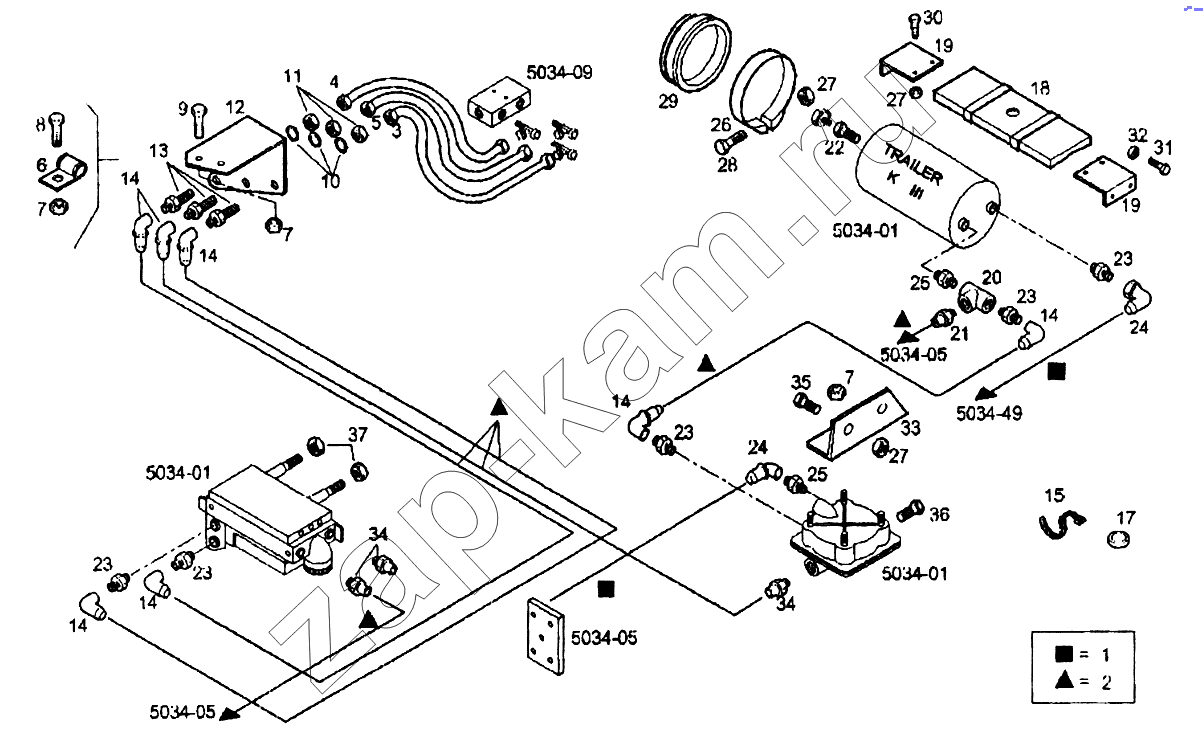

Схема/чертеж: Тормозная система, задние элементы / IVECO EuroTech CURSOR
1
2
3
4
5
6
7
7
7
8
9
10
11
12
13
14
14
14
14
14
14
15
15
17
18
19
19
20
21
22
23
23
23
23
23
24
24
25
25
26
27
27
27
28
29
30
31
32
33
34
34
35
36
37
Поз. Артикул Название детали 440E39 Цена
1 4823129 Пластиковая труба (D=8мм) 1 -
2 4823130 Пластиковая труба (D=12мм) 1 -
3 41005225 Трубка (L=520мм) 1 -
4 41015938 Трубка (L=450мм) 1 -
5 8166413 Трубка 1 -
6 42126232 Зажимная скоба (D=50мм) 1 -
7 16750221 Гайка М8 5 -
8 16586324 Болт М8х1,25х20 1 -
9 16673734 Болт М8х25 2 -
10 17709374 Шайба 3 -
11 16508911 Гайка М18х1,5 3 -
12 41025398 Кронштейн 1 -
13 500316214 Муфта с наружной резьбой М18х1,5 3 -
14 500316066 Соединение угловое 6 -
15 42099076 Хомут крепления кабеля (L=360мм) 10 -
15 42099097 Хомут крепления кабеля (L=380мм) 10 -
17 42125406 Проставка передняя 15 -
18 41006373 Кронштейн 1 -
19 8135910 Кронштейн крепления 2 -
20 500316226 Тройник М16х1,5 1 -
21 42086985 Штуцер соединения 1 -
22 42086981 Штуцер соединения 1 -
23 500316212 Муфта с наружной резьбой М22х1,5 5 -
24 500316064 Соединение угловое 2 -
25 500316211 Штуцер соединения М16х1,5 2 -
26 2519899 Хомут крепления 2 -
27 16750331 Гайка М10 8 -
28 98435104 Болт М10 2 -
29 41006909 Резиновое кольцо (D=240мм) 2 -
30 16675734 Болт М10х25 4 -
31 16680134 Болт с шестигранной головкой М14х30 4 -
32 16750531 Гайка М14 4 -
33 4455331 Кронштейн 1 -
34 42089683 Штуцер соединения 3 -
35 16675834 Болт М10х30 2 -
36 500310115 Резьбовая пробка М22х1,5 1 -
37 16984431 Гайка М12 2 -
