Трубопровод охлаждающей жидкости
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

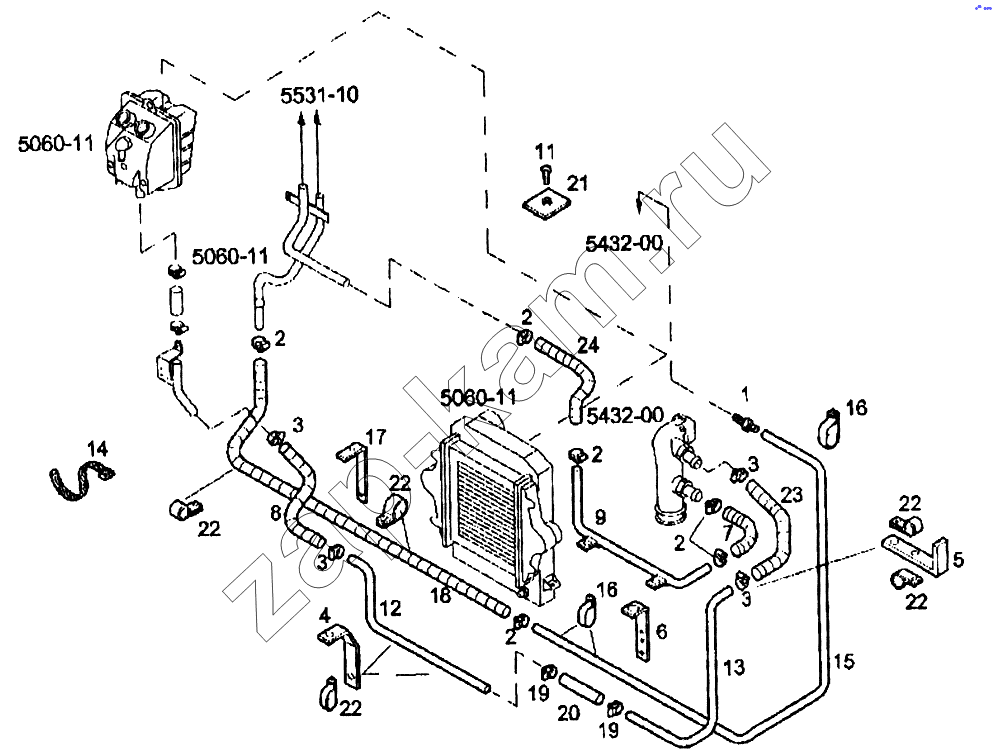

Схема/чертеж: Трубопровод охлаждающей жидкости / IVECO EuroTech CURSOR
1
2
2
2
2
2
3
3
3
3
4
5
6
7
8
9
11
12
13
14
15
16
16
17
18
19
19
20
21
22
22
22
22
22
23
24
Поз. Артикул Название детали 440E39 Цена
1 41203131 Соединительный штуцер в сборе 1 -
2 17764592 Хомут крепления шланга (D=20-32мм) 6 -
3 17764692 Хомут крепления шланга (D=25-40мм) 4 -
4 41006487 Кронштейн 3 -
5 41013112 Кронштейн 1 -
6 42108276 Кронштейн 3 -
7 41029301 Водяной шланг (D=19,1х27мм, L=500мм) 1 -
8 41029840 Рукав охлаждающей жидкости (D=27,1х35мм, L=350) 1 -
9 41016312 Трубка (D=19,1х27мм, L=320) 1 -
11 16591724 Болт М6х40 2 -
12 41203029 Трубка охлаждающей жидкости (D=28мм, H=1,5мм) 1 -
13 41212756 Трубка охлаждающей жидкости 1 -
14 42099076 Хомут крепления кабеля (L=360мм) 5 -
15 41203186 Трубка охлаждающей жидкости 1 -
16 41036613 Зажимная скоба (D=20мм) 3 -
17 41203264 Кронштейн крепления 1 -
18 41029838 Рукав охлаждающей жидкости (D=19,1х27мм, L=1470) 1 -
19 41017509 Хомут крепления шланга (D=32-39мм) 2 -
20 41022071 Рукав охлаждающей жидкости (D=27мм) 1 -
21 41025658 Пластина 2 -
22 2802484 Зажимная скоба (D=28мм) 8 -
23 41212989 Рукав охлаждающей жидкости 1 -
24 41029839 Рукав охлаждающей жидкости 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
