Трубопроводы рулевого управления
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

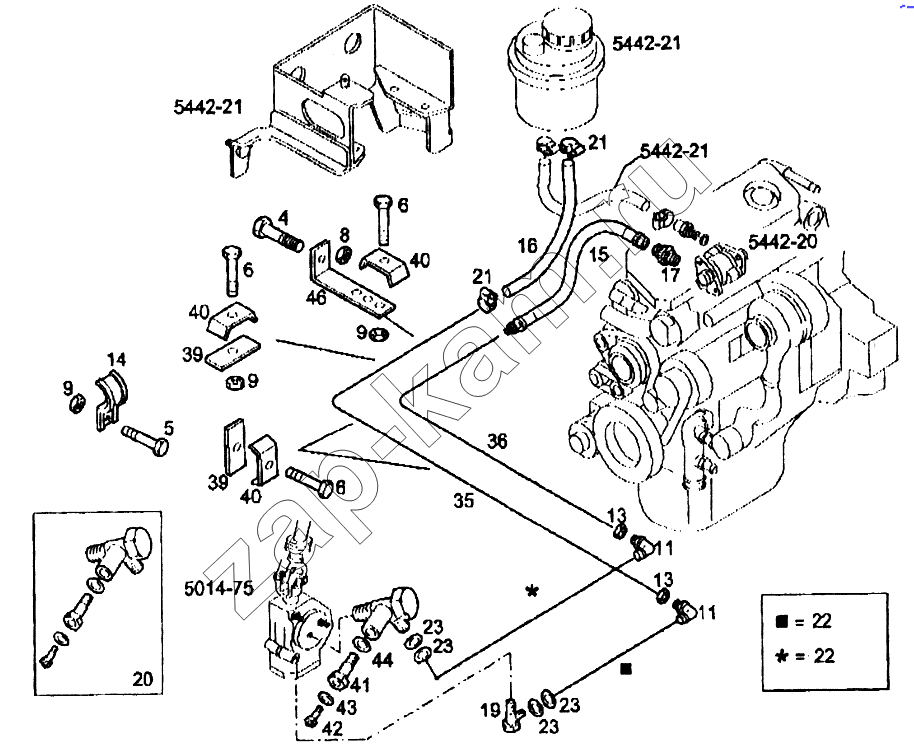

Схема/чертеж: Трубопроводы рулевого управления / IVECO EuroTech CURSOR
4
5
6
6
6
8
9
9
9
11
11
13
13
14
15
16
17
19
20
21
21
22
22
22
22
23
23
23
23
35
36
39
39
40
40
40
41
42
43
44
46
Поз. Артикул Название детали 440E39 Цена
4 16673734 Болт М8х25 1 -
5 16585824 Болт М6х20 1 -
6 18137724 Болт М6х30 4 -
8 16984231 Гайка М8 1 -
9 16750131 Гайка М6 3 -
11 16503714 Соединение угловое М22х1,5-М22х1,5 2 -
13 16509011 Гайка М22х1,5х7 2 -
14 2492928 Хомут крепления трубки 1 -
15 41203126 Шланг (L=350мм) 1 -
16 41017751 Масляный шланг (L=330мм) 1 -
17 41203464 Муфта с наружной резьбой М18х1,5-М22х1,5 1 -
19 99437110 Поворотное соединение 1 -
20 99437325 Соединение угловое 1 -
21 41017506 Хомут крепления шланга (D=20,5-24,5мм) 2 -
22 41029765 Кольцо круглого сечения (D=10мм) 8 -
22 41212892 Трубка 1 -
22 41034898 Трубка (D=15мм) 1 -
23 98412673 Кольцо круглого сечения (D=20мм) 4 -
35 41203231 Трубка 1 -
36 41203230 Трубка 1 -
39 3416217 Основание 3 -
40 42010338 Зажимающий кронштейн 4 -
41 42050398 Пробка сапуна 1 -
42 1134045 Болт М8х1 1 -
43 1118647 Шайба (D=8х11,5мм) 1 -
44 1170198 Круглое кольцо (D=8мм, SP=2мм) 1 -
46 3432275 Кронштейн крепления 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
