Трубопроводы системы кондиционирования
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

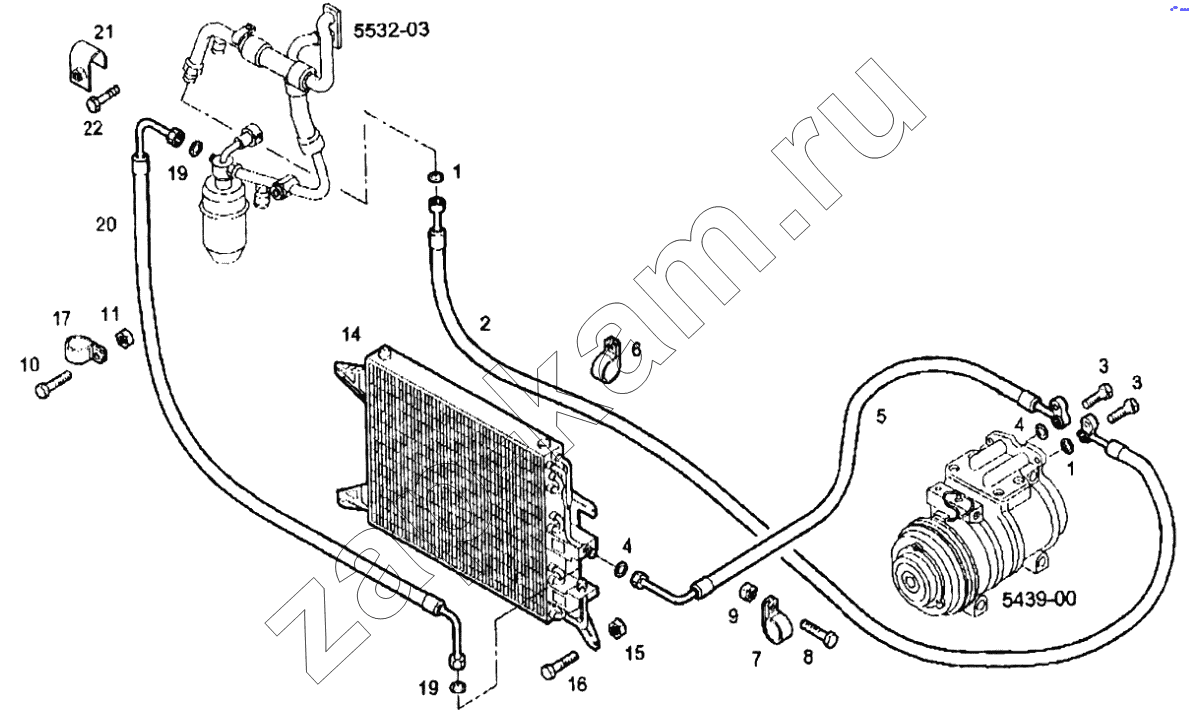

Схема/чертеж: Трубопроводы системы кондиционирования / IVECO EuroTech CURSOR
1
1
2
3
3
4
4
5
6
7
8
9
10
11
14
15
16
17
19
19
20
21
22
Поз. Артикул Название детали 440E39 Цена
1 17278290 Круглое кольцо (D=14мм) 2 -
2 41201483 Рукав 1 -
3 16586724 Болт М8х1,25х40 2 -
4 17278090 Круглое кольцо (D=10,82мм, SP=1,78) 2 -
5 41032178 Рукав 1 -
6 17317290 Крепежный кронштейн (D=26мм) 5 -
7 17317090 Зажимающий кронштейн (D=22мм) 5 -
8 16586324 Болт М8х1,25х20 4 -
9 16750231 Гайка М8 5 -
10 16587024 Болт М10х20 1 -
11 16750331 Гайка М10 1 -
14 8189330 Конденсер 1 -
15 41002458 Гайка 4 -
16 41002459 Болт 3 -
17 10450490 Хомут крепления трубки (D=16мм) 1 -
19 17277890 Круглое кольцо (D=7,65мм) 2 -
20 41026874 Рукав 1 -
21 41026883 Пластина (L=390мм) 1 -
22 16586224 Болт М8х1,25х16 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
