Трубопроводы системы наклона кабины
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

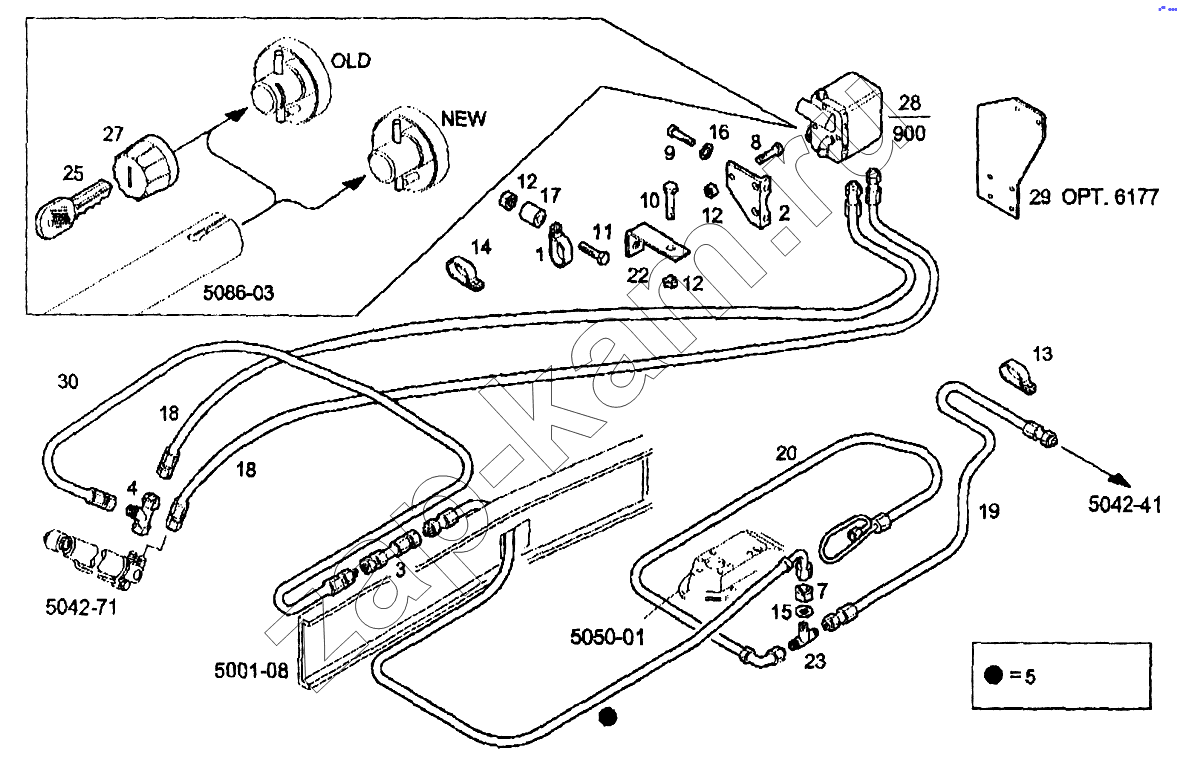

Схема/чертеж: Трубопроводы системы наклона кабины / IVECO EuroTech CURSOR
1
2
3
4
5
5
5
7
8
9
10
11
12
12
12
13
14
15
16
17
18
18
19
20
22
23
25
27
28
29
30
30
Поз. Артикул Название детали 440E39 Цена
1 4629066 Хомут крепления трубки (D=10мм) 1 -
2 8139093 Кронштейн 1 -
3 16501514 Муфта с наружной резьбой 1 -
4 16504511 Тройник 1 -
5 16506611 Соединительная гайка М12х1,5 1 -
5 81381052 Трубка (L=6000мм) 1 -
5 16507311 Шайба (D=6мм) 1 -
7 16508611 Гайка М12х1,5 1 -
8 16586324 Болт М8х1,25х20 1 -
9 16607434 Болт с шестигранной головкой М10х16 2 -
10 16673834 Болт М8х30 2 -
11 16673934 Болт М8х35 1 -
12 16750221 Гайка М8 1 -
13 17316190 Зажимная скоба (D=6мм) 1 -
14 17316490 Хомут 1 -
15 17710374 Шайба (D=12мм) 1 -
16 17800574 Пружинная шайба (D=10,5х21мм) 1 -
17 17816311 Установочная деталь (D=8,5х15мм) 1 -
18 41003031 Рукав (L=1930мм) 1 -
19 41003032 Рукав (L=1730мм) 1 -
20 41013610 Рукав 1 -
22 42016736 Кронштейн 1 -
23 61602788 Тройник 1 -
25 93927413 Ключ 1 -
27 98478692 Накладка 1 -
28 99458304 Насос наклона кабины в сборе 1 -
29 41029710 Кронштейн 1 -
30 41029512 Рукав (L=1730мм) 1 -
30 41029790 Рукав (L=1750мм) 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
