Трубопроводы сцепления
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

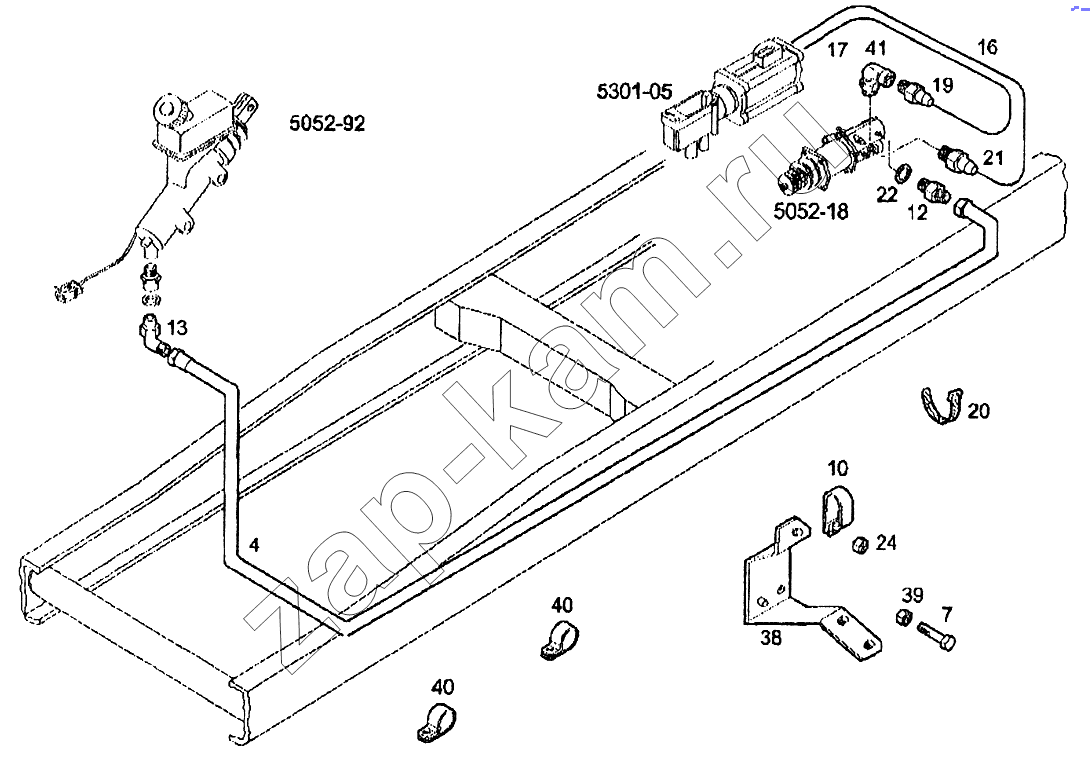

Схема/чертеж: Трубопроводы сцепления / IVECO EuroTech CURSOR
4
7
10
12
13
16
17
19
20
21
22
24
38
39
40
40
41
Поз. Артикул Название детали 190E43 Цена
4 41216544 Рукав 1 -
7 16588924 Болт М14х30 1 -
10 17316590 Хомут крепления трубки (D=12мм) 3 -
12 16500211 Муфта с наружной резьбой 1 -
13 41029761 Угловое соединение (D=10мм) 1 -
16 4823128 Пластиковая труба (D=6мм) 2 -
17 4823129 Пластиковая труба (D=8мм) 2 -
19 42087098 Штуцер соединения М16х1,5 1 -
20 42099076 Хомут крепления кабеля (L=360мм) 3 -
21 42087093 Штуцер соединения 1 -
22 1118693 Шайба (D=14х20мм) 1 -
24 17044721 Гайка М8х1,25 3 -
38 41216876 Кронштейн 1 -
39 17045031 Гайка М14 1 -
40 41801769 Зажимная скоба 2 -
41 41047003 Соединение угловое 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
