Трубопроводы тормозных цилиндров
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

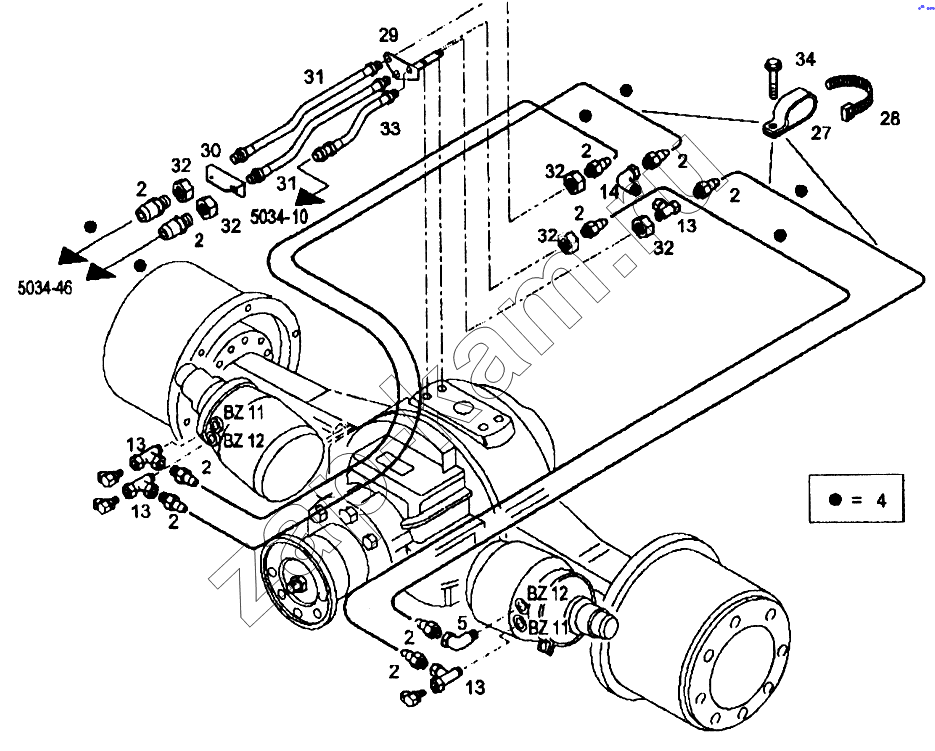

Схема/чертеж: Трубопроводы тормозных цилиндров / IVECO EuroTech CURSOR
2
2
2
2
2
2
2
2
2
2
4
5
13
13
13
13
14
27
28
29
30
31
31
32
32
32
32
32
33
34
Поз. Артикул Название детали 190E43 Цена
2 42086985 Штуцер соединения 10 -
4 4823130 Пластиковая труба (D=12мм) 1 -
5 8189569 Соединение угловое 1 -
13 98427960 Тройник 4 -
14 98427981 Соединение угловое 1 -
27 4742774 Хомут крепления трубки (D=12-24мм) 3 -
28 42099096 Хомут крепления кабеля (L=350мм) 3 -
29 41211614 Кронштейн 1 -
30 41211882 Кронштейн 1 -
31 41211415 Воздушный шланг (L=600мм) 2 -
32 16509011 Гайка М22х1,5х7 5 -
33 41205240 Воздушный шланг (L=500мм) 1 -
34 16597924 Болт М8х14 3 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
