Трубопроводы усилителя рулевого управления
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

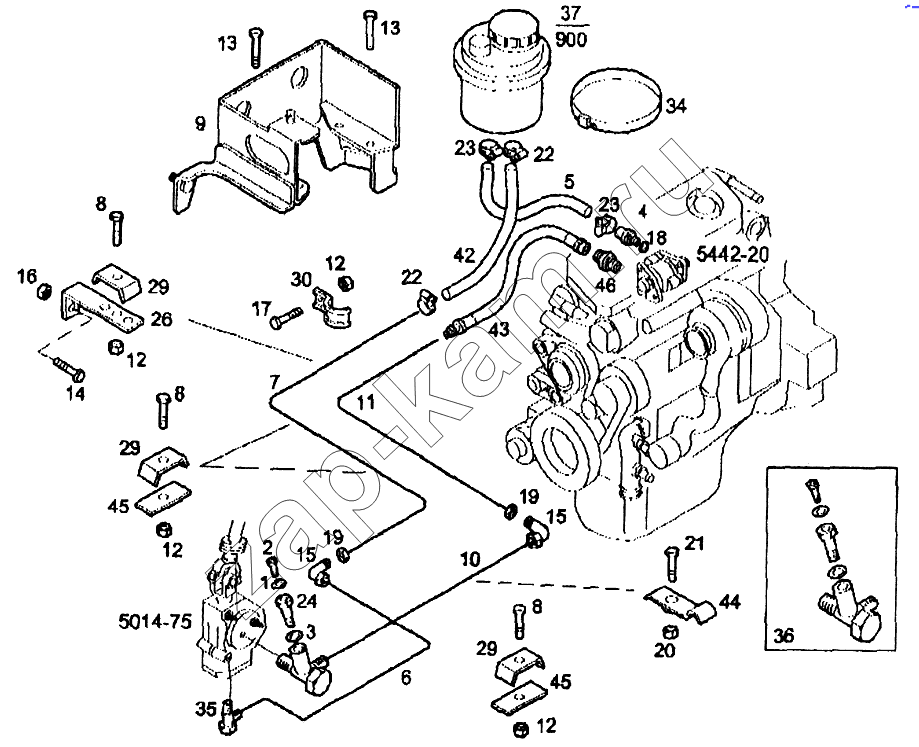

Схема/чертеж: Трубопроводы усилителя рулевого управления / IVECO EuroTech CURSOR
1
2
3
4
5
6
7
8
8
8
9
10
11
12
12
12
12
13
13
14
15
15
16
17
18
19
19
20
21
22
22
23
23
24
26
29
29
29
30
34
35
36
37
42
43
44
45
45
46
Поз. Артикул Название детали 190E43 Цена
1 1118647 Шайба (D=8х11,5мм) 1 -
2 1134045 Болт М8х1 1 -
3 1170198 Круглое кольцо (D=8мм, SP=2мм) 1 -
4 8135600 Муфта с наружной резьбой 1 -
5 41212663 Масляный рукав правый 1 -
6 41215925 Трубопровод нагревателя 1 -
7 41203230 Трубка 1 -
8 16586024 Болт М6х30 4 -
9 41201342 Кронштейн 1 -
10 8161799 Трубка 1 -
11 41203231 Трубка 1 -
12 16750131 Гайка М6 4 -
13 16586224 Болт М8х1,25х16 4 -
14 16673734 Болт М8х25 3 -
15 16503714 Соединение угловое М22х1,5-М22х1,5 2 -
16 16750221 Гайка М8 1 -
17 16585824 Болт М6х20 1 -
18 1118768 Шайба (D=26мм) 1 -
19 16509011 Гайка М22х1,5х7 2 -
20 16750321 Гайка М10 1 -
21 16587224 Болт M10х30 1 -
22 41017506 Хомут крепления шланга (D=20,5-24,5мм) 2 -
23 41017508 Хомут крепления шланга (D=28-32мм) 2 -
24 42050398 Пробка сапуна 1 -
26 3432275 Кронштейн крепления 1 -
29 42010338 Зажимающий кронштейн 4 -
30 2492928 Хомут крепления трубки 2 -
34 41201030 Хомут (L=124мм) 1 -
35 99437110 Поворотное соединение 1 -
36 99437325 Соединение угловое 1 -
37 8188037 Бачок жидкости рулевого управления 1 -
42 41017751 Масляный шланг (L=330мм) 1 -
43 41203126 Шланг (L=350мм) 1 -
44 41015962 Зажимная скоба 1 -
45 3416217 Основание 3 -
46 41203464 Муфта с наружной резьбой М18х1,5-М22х1,5 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
