Узел педалей
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

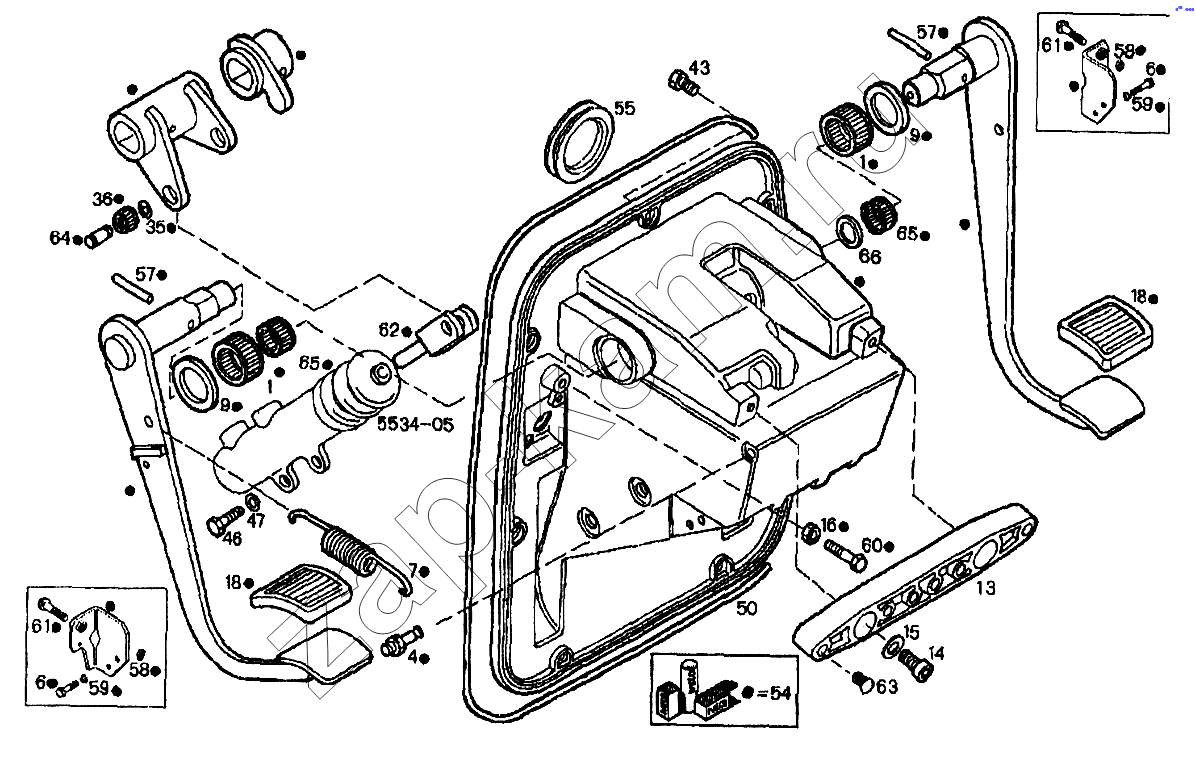

Схема/чертеж: Узел педалей / IVECO EuroTech CURSOR
1
1
4
6
6
7
9
9
13
14
15
16
18
18
35
36
43
46
47
50
54
55
57
57
58
58
59
59
60
61
61
62
63
64
65
65
66
Поз. Артикул Название детали 190E43 Цена
1 41823826 Роликовая обойма 2 -
4 8136631 Ось шарнира 2 -
6 16603424 Болт с шестигранной головкой М6х16 1 -
7 42050452 Пружина 2 -
9 8135335 Кольцо 2 -
13 8137498 Пластина 1 -
14 16692221 Болт с головкой под торцевой ключ М10х30 1 -
15 17095104 Шайба (D=10,5х21мм) 1 -
16 16979431 Гайка М8 1 -
18 8138108 Накладка педали 2 -
35 16160976 Стопорное кольцо 1 -
36 1162100 Игольчатый подшипник (D=10х14мм,SP=10мм) 1 -
43 16586324 Болт М8х1,25х20 1 -
46 16610524 Болт М12х60 2 -
47 17095304 Шайба (D=12х24мм) 1 -
50 8167495 Прокладка 1 -
54 42534839 Педаль в сборе 1 -
55 8136746 Резиновая пробка в сборе 1 -
57 13905470 Шпонка оси шарнира 2 -
58 17037921 Шестигранная гайка М8х1,25 1 -
59 17800374 Пружинная шайба (D=6х12мм) 4 -
60 41003930 Болт М8х45 1 -
61 41005817 Регулировочный болт 2 -
62 41015685 Шток толкателя 1 -
63 42344970 Кнопка 2 -
64 41014676 Шпилька 1 -
65 41016777 Роликовая обойма 2 -
66 41016561 Проставка 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
