Водяные трубопроводы системы обогрева
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

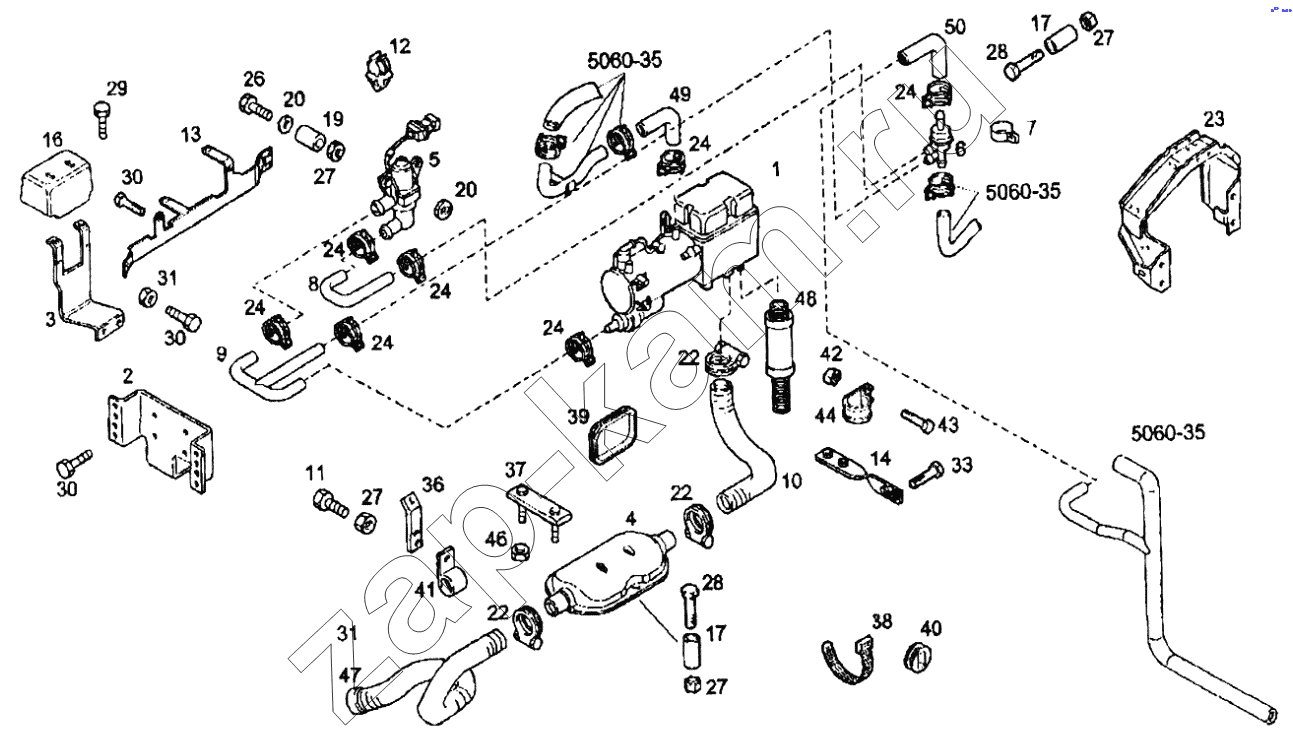

Схема/чертеж: Водяные трубопроводы системы обогрева / IVECO EuroTech CURSOR
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
17
19
20
20
22
22
22
23
24
24
24
24
24
24
24
26
27
27
27
27
28
28
29
30
30
30
31
31
33
36
37
38
39
40
41
42
43
44
46
47
48
49
50
Поз. Артикул Название детали 440E39 Цена
1 99474116 Нагреватель в сборе 1 -
2 41020050 Кронштейн 1 -
3 41022956 Кронштейн 1 -
4 41008471 Нагревательная коробка 1 -
5 8188906 Нагревательный клапан в сборе "BOSCH" 1 -
6 41022970 Термостат 1 -
7 41022961 Зажимная скоба 1 -
8 41022945 Рукав обогревателя 1 -
9 41025653 Рукав обогревателя 1 -
10 41025024 Рукав обогревателя 1 -
11 16585824 Болт М6х20 3 -
12 41040496 Зажимная скоба 2 -
13 41034650 Опора 1 -
14 41022951 Кронштейн 1 -
16 41022954 Защита 1 -
17 17815011 Установочная деталь (D=30мм) 2 -
19 17814811 Установочная деталь (D=6,5мм) 2 -
20 12646601 Шайба (D=6х15мм) 2 -
22 41008472 Зажимная скоба 3 -
23 41029119 Кронштейн 1 -
24 41017507 Хомут крепления шланга (D=25-29мм) 7 -
26 16591924 Болт с шестигранной головкой М6х50 2 -
27 16750121 Гайка М6 7 -
28 16591724 Болт М6х40 2 -
29 16585624 Болт М6х12 2 -
30 16586324 Болт М8х1,25х20 10 -
31 17045731 Гайка М8х1,25 2 -
33 16597924 Болт М8х14 2 -
36 8189637 Кронштейн 3 -
37 41029502 Кронштейн 1 -
38 42099076 Хомут крепления кабеля (L=360мм) 18 -
39 41018515 Прокладка 1 -
40 42125406 Проставка передняя 2 -
41 41013533 Зажимная скоба 3 -
42 16750221 Гайка М8 2 -
43 16586424 Болт М8х25 2 -
44 42126232 Зажимная скоба (D=50мм) 2 -
46 16750521 Гайка М14 2 -
47 41025025 Рукав обогревателя 1 -
48 8189305 Всасывающий рукав 1 -
49 41022947 Рукав обогревателя 1 -
50 41022948 Рукав обогревателя 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
