Задний брызговик
/ IVECO EuroTech CURSOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

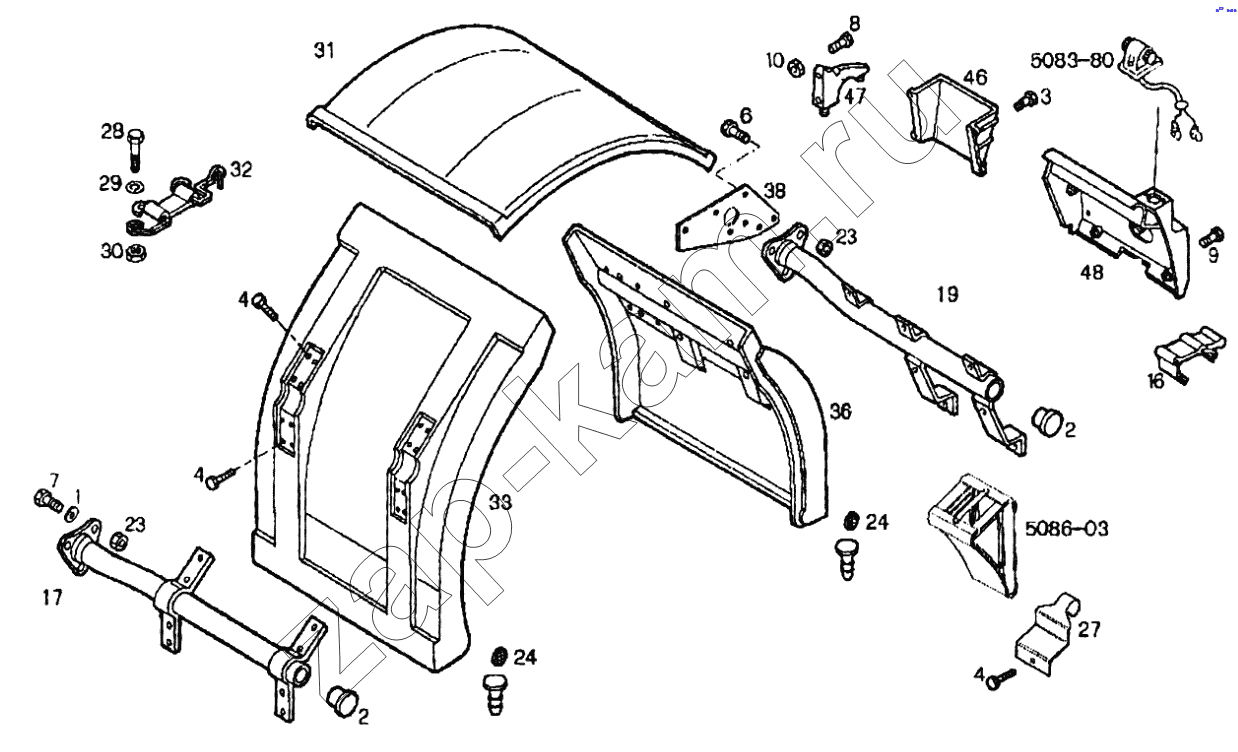

Схема/чертеж: Задний брызговик / IVECO EuroTech CURSOR
1
2
2
3
4
4
4
6
7
8
9
10
16
17
17
17
17
19
19
19
19
23
23
24
24
24
24
27
28
29
30
31
31
32
32
33
33
33
33
36
36
38
46
47
48
48
48
48
Поз. Артикул Название детали 440E39 Цена
1 2515463 Шайба 1 -
2 4736842 Заглушка 2 -
3 16585824 Болт М6х20 1 -
4 16586424 Болт М8х25 1 -
6 16589324 Болт М14х50 1 -
7 16589524 Болт М14х60 1 -
8 16689624 Болт с шестигранной головкой М6х40 1 -
9 16691124 Винт под торцевой ключ М8х50 1 -
10 16750121 Гайка М6 1 -
16 42125681 Удерживающий ремень 2 -
17 8160929 Опора передняя левая 1 -
17 8160930 Опора передняя правая 1 -
17 41014982 Кронштейн крепления щитка передний правый 1 -
17 41014981 Кронштейн крепления щитка передний левый 1 -
19 41014997 Кронштейн крепления щитка левый 1 -
19 8160979 Кронштейн левый 1 -
19 41014998 Кронштейн крепления щитка правый 1 -
19 8160980 Кронштейн правый 1 -
23 16750521 Гайка М14 1 -
24 93927691 Заглушка 1 -
24 42073885 Пистон 4 -
27 41003756 Упор 2 -
28 16586324 Болт М8х1,25х20 1 -
29 17094801 Шайба (D=8х15мм) 1 -
30 17157021 Гайка М8 1 -
31 41002927 Задний пластиковый щиток левый 1 -
31 41003236 Задний пластиковый щиток правый 1 -
32 41003076 Удерживающий ремень 4 -
32 41016244 Удерживающий ремень 4 -
33 41002409 Задний пластиковый щиток правый 1 -
33 41003233 Кронштейн правый задний 1 -
33 42124555 Кронштейн передний левый 1 -
33 41016379 Задний пластиковый щиток левый 1 -
36 41003046 Задний пластиковый щиток левый 1 -
36 41003047 Задний пластиковый щиток правый 1 -
38 41015727 Пластина 2 -
46 41002929 Распорка 1 -
47 41002931 Упор 1 -
48 41002932 Кронштейн фонаря левый 1 -
48 41002934 Кронштейн фонаря левый 1 -
48 41002933 Кронштейн фонаря правый 1 -
48 41002935 Кронштейн фонаря правый 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
