Бардачок
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

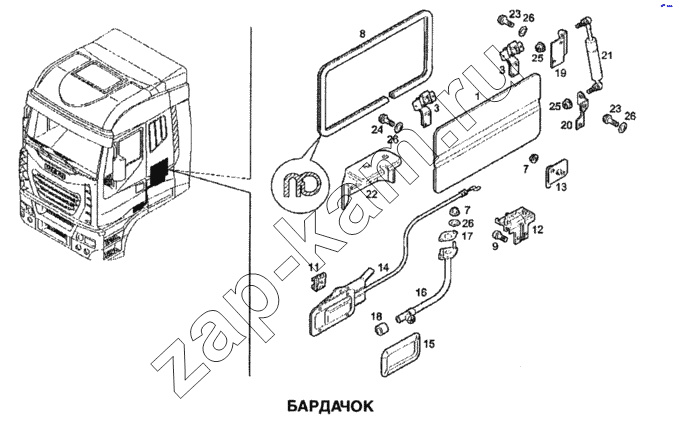

Схема/чертеж: Бардачок / IVECO Stralis
1
3
3
7
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
25
26
26
26
26
Поз. Артикул Название детали Кол-во Цена
1 500398658 Крышка 1; -
3 500398655 Петля 2; -
7 17044621 Гайка М6 4; -
8 8142921 Резиновая прокладка 1; -
9 17031401 Болт М5х12 2; -
11 17896795 Гайка 2; -
12 504009475 Замок 1; -
13 504008855 Защелка 1; -
14 504032491 Рукоятка 1; -
15 504008815 Ограничительная пластина 1; -
16 504031172 Защитная трубка 1; -
17 504031336 Прокладка 1; -
18 504031335 Кольцо 1; -
19 504024941 Зажимающий кронштейн 1; -
20 504025083 Зажимающий кронштейн 1; -
21 504015947 Газонаполненый демпфер 1; -
22 504009295 Изоляция 1; -
23 16585725 Болт М6х16 4; -
24 16585624 Болт М6х12 11; -
25 17044721 Гайка М8х1,25 2; -
26 17094714 Шайба (D=6,4х12мм) 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
