Блок педалей
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

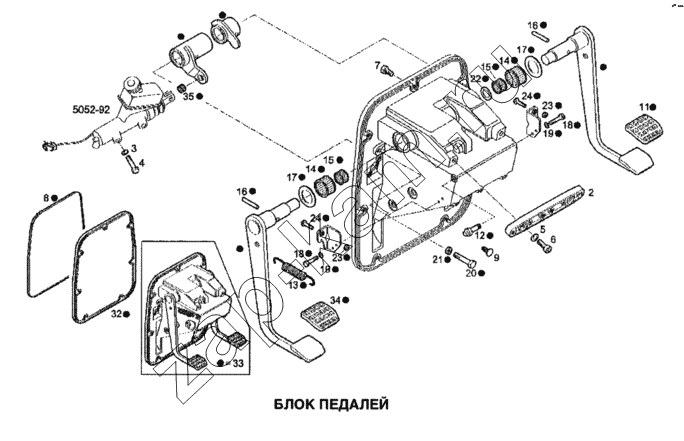

Схема/чертеж: Блок педалей / IVECO Stralis
2
3
4
5
6
7
8
9
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
23
24
24
32
33
34
35
Поз. Артикул Название детали Кол-во Цена
2 8137498 Пластина 1; -
3 17095304 Шайба (D=12х24мм) 2; -
4 16610524 Болт М12х60 2; -
5 17097124 Шайба (D=10х21мм) 2; -
6 16708834 Винт под торцевой ключ М10х30 2; -
7 18139024 Болт М8х1,25х40 7; -
8 8167495 Прокладка 1; -
9 42332342 Заглушка 2; -
11 8138108 Накладка педали 1; -
12 8136631 Ось шарнира 2; -
13 42050452 Пружина 2; -
14 41823826 Роликовая обойма 2; -
15 41016777 Роликовая обойма 2; -
16 13905470 Шпонка оси шарнира 2; -
17 8135335 Кольцо 2; -
18 10979430 Болт М6х10 4; -
19 17800374 Пружинная шайба (D=6х12мм) 4; -
20 41003930 Болт М8х45 1; -
21 16979431 Гайка М8 1; -
22 41016561 Проставка 1; -
23 17037931 Гайка М8х1,25 2; -
24 41005817 Регулировочный болт 2; -
32 41211118 Проставка 1; -
33 41211108 Педальный узел 1; -
34 8138107 Накладка педали 1; -
35 1162100 Игольчатый подшипник (D=10х14мм,SP=10мм) 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
