Блок цилиндров
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

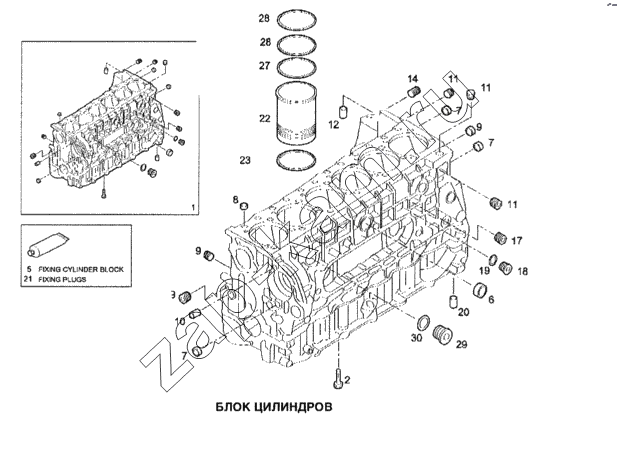

Схема/чертеж: Блок цилиндров / IVECO Stralis
1
2
2
2
5
6
7
7
7
8
9
9
9
10
11
11
11
12
14
17
18
19
20
21
22
23
23
23
23
27
28
28
29
30
Поз. Артикул Название детали Кол-во Цена
1 500334231 Блок цилиндров двигателя 1; -
2 99430335 Болт 16; -
2 99432869 Болт 25; -
2 99433863 Болт 1; -
5 1903673 Герметик "LOCITE" 1; -
6 16991370 Заглушка (D=45мм) 2; -
7 16990870 Заглушка (D=28мм) 3; -
8 16990570 Заглушка (D=20мм) 6; -
9 98474481 Резьбовая пробка 3; -
10 98475100 Резьбовая пробка М12х35 1; -
11 98472271 Резьбовая пробка 3; -
12 500368916 Шпонка ось шарнира 1; -
14 99433597 Резьбовая пробка 3; -
17 99430692 Резьбовая пробка 1; -
18 16992411 Резьбовая пробка М16х1,5 3; -
19 99489019 Шайба (D=16х24мм, SP=1,5) 4; -
20 99467554 Направляющая (D=14мм) 4; -
21 1905682 Герметик "LOCITE" 1; -
22 500338224 Гильза цилиндра 6; -
23 99432876 Прокладка гильзы цилиндра (SP=0,08мм) 6; -
23 99432873 Прокладка гильзы цилиндра (SP=0,12мм) 6; -
23 500378984 Прокладка гильзы цилиндра (SP=0,14мм) 6; -
23 99432875 Прокладка гильзы цилиндра (SP=0,1мм) 6; -
27 99456553 Круглое кольцо 6; -
28 99456554 Круглое кольцо 12; -
29 4665029 Заглушка 1; -
30 99469382 Уплотняющая прокладка (D=40мм) 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
