Боковой ограничительный брус
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

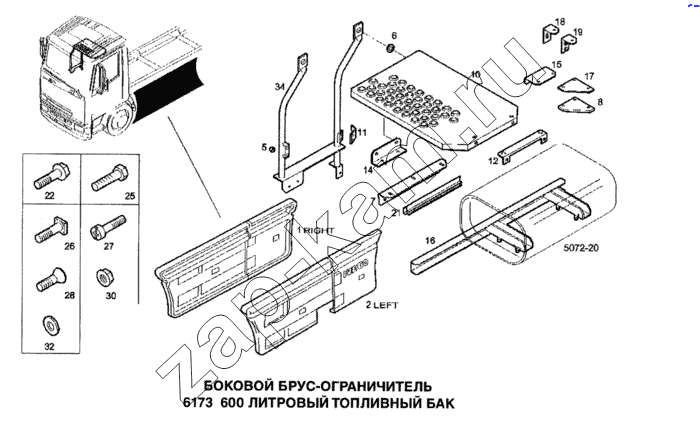

Схема/чертеж: Боковой ограничительный брус / IVECO Stralis
1
2
5
6
7
8
10
11
12
14
15
16
17
18
19
21
22
22
22
25
26
27
27
28
30
30
32
32
34
Поз. Артикул Название детали Кол-во Цена
1 41028376 Правая боковая панель 1; -
2 41028373 Левая боковая панель 1; -
5 41030070 Проставка (L=100мм) 2; -
6 3347576 Шайба (D=9х22мм) 2; -
7 41030011 Кронштейн 1; -
8 41033390 Пластина 1; -
10 41030016 Ступенька 1; -
11 41030055 Кронштейн 2; -
12 41030021 Кронштейн (L=100мм) 1; -
14 41030036 Кронштейн 1; -
15 41030034 Кронштейн 4; -
16 41030039 Кронштейн 1; -
17 41030057 Пластина 2; -
18 41030056 Кронштейн 1; -
19 41030053 Кронштейн 1; -
21 41032299 Секция рамы (L=330мм) 6; -
22 16586224 Болт М8х1,25х16 10; -
22 16586324 Болт М8х1,25х20 10; -
22 16586724 Болт М8х1,25х40 1; -
25 16605724 Болт М8х1,25х30 8; -
26 17443414 Болт М8х1,25х25 12; -
27 17034014 Винт с крестовым пазом М8х1,25х20 2; -
27 17034114 Винт с крестовым пазом М8х1,25х25 3; -
28 17024714 Болт М6х16 3; -
30 16750131 Гайка М6 3; -
30 16750231 Гайка М8 41; -
32 17094914 Шайба (D=8,4х16мм) 2; -
32 17793814 Шайба (D=8,4х21мм) 2; -
34 41030000 Кронштейн 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
