Головка блока цилиндров
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

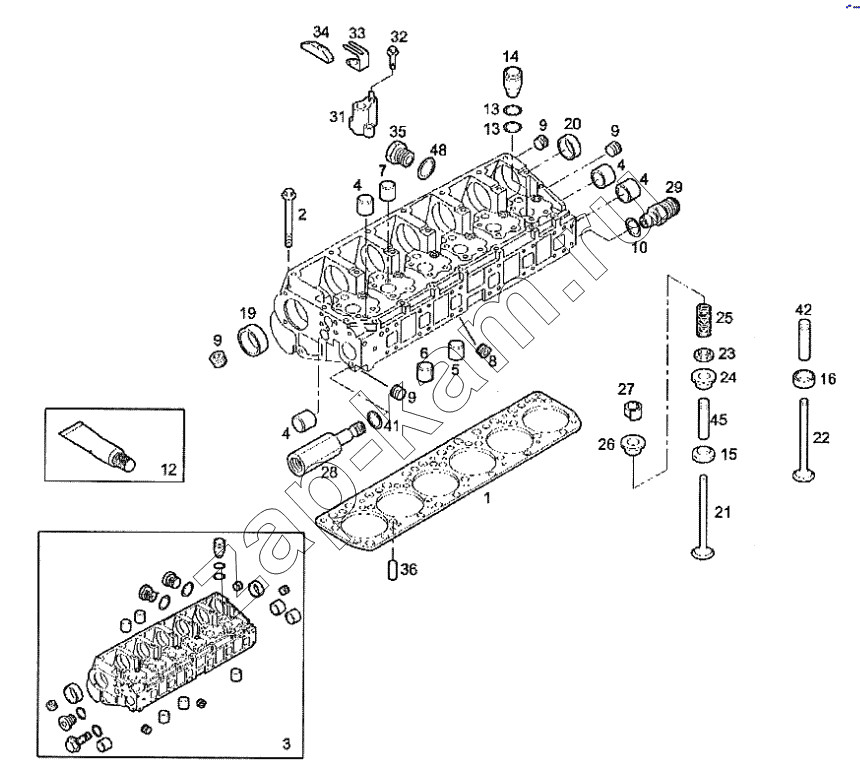

Схема/чертеж: Головка блока цилиндров / IVECO Stralis
1
2
3
4
4
4
4
5
6
7
8
9
9
9
9
10
12
13
13
14
15
15
16
16
19
20
21
22
23
24
25
26
27
28
29
31
32
33
34
35
36
41
42
42
42
45
45
45
48
Поз. Артикул Название детали Кол-во Цена
1 500382172 Прокладка головки блока 1; -
2 98473384 Болт М16х2х170 26; -
3 500380776 Головка цилиндров 1; -
4 14282470 Заглушка (D=28мм) 9; -
5 16991370 Заглушка (D=45мм) 2; -
6 16990570 Заглушка (D=20мм) 6; -
7 16990770 Заглушка (D=25мм) 6; -
8 98472270 Резьбовая пробка 6; -
9 98472271 Резьбовая пробка 3; -
10 99489018 Уплотняющая прокладка (D=12мм) 1; -
12 1905682 Герметик "LOCITE" 1; -
13 17278881 Круглое кольцо (D=23,5мм, SP=1,7мм) 12; -
14 99461442 Седло насос-форсунки 6; -
15 500390566 Седло клапана +0.20 12; -
15 99456802 Седло клапана стандарт 12; -
16 500390567 Седло клапана +0.20 12; -
16 99447343 Седло клапана стандарт 12; -
19 99440675 Втулка 6; -
20 500306966 Втулка 1; -
21 500354685 Впускной клапан 12; -
22 500354687 Выпускной клапан 12; -
23 99444425 Чашка пружины нижняя 24; -
24 40101573 Чашка 24; -
25 98483264 Пружина клапана 24; -
26 98471361 Чашка пружины 24; -
27 98499819 Сухарики 48; -
28 500328252 Штуцер соединения 1; -
29 500304562 Пробка сапуна 1; -
31 500324912 Цилиндр тормоза двигателя 6; -
32 16691124 Винт под торцевой ключ М8х50 12; -
33 98488328 Удерживающая пружина М12х35 6; -
34 500387999 Клапанный мост 12; -
35 16992411 Резьбовая пробка М16х1,5 1; -
36 500314967 Направляющая (D=10мм) 2; -
41 98474308 Уплотняющая прокладка (D=14х22мм) 3; -
42 500391436 Направляющая клапана 12; -
42 500391437 Направляющая клапана +0,2 12; -
42 500391438 Направляющая клапана +0,4 12; -
45 500391440 Направляющая клапана 12; -
45 500391441 Направляющая клапана +0,2 12; -
45 500391442 Направляющая клапана +0,4 12; -
48 99489019 Шайба (D=16х24мм, SP=1,5) 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
