Крепление левой панели
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

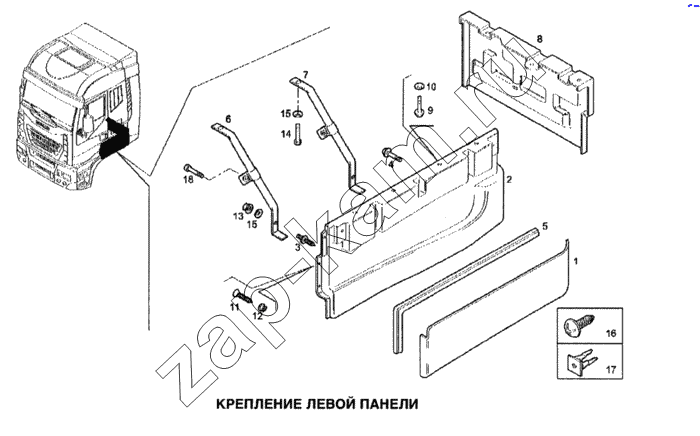

Схема/чертеж: Крепление левой панели / IVECO Stralis
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 504022498 Панель верхняя левая 1; -
2 504022499 Панель нижняя левая 1; -
3 98437200 Болт М6х15 2; -
4 98434543 Болт 5; -
5 504023730 Уплотнение секции левое 1; -
6 504022773 Распорка правая 1; -
7 504022771 Распорка передняя левая 1; -
8 500370717 Обшивка левая 1; -
9 18138524 Болт М8х1,25х25 4; -
10 17089974 Пружинная шайба (D=8х22х2,4мм) 4; -
11 17023677 Винт М5х20 3; -
12 16750021 Гайка М5 3; -
13 17044621 Гайка М6 2; -
14 18137624 Болт М6х25 2; -
15 17088974 Пружинная шайба 4; -
16 16791104 Винт с крестовым пазом М5,5х32 1; -
17 17892080 Крепежный элемент 1; -
18 18137824 Болт М6х16 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
