Передние щитки
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

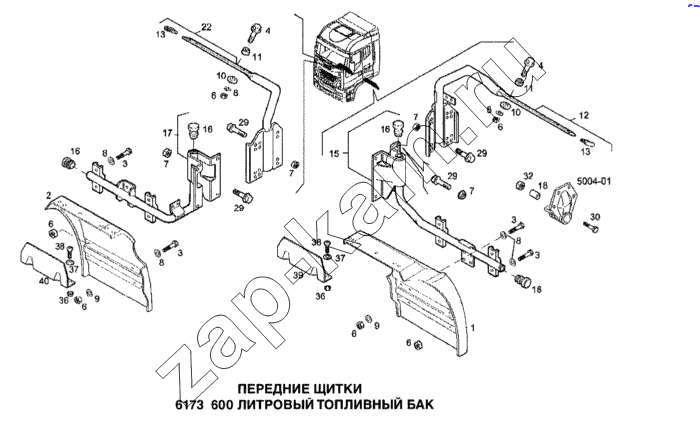

Схема/чертеж: Передние щитки / IVECO Stralis
1
2
3
3
3
3
4
4
6
6
6
6
6
6
7
7
7
7
8
8
8
8
8
9
9
10
10
11
11
12
13
13
15
16
16
16
16
17
18
22
29
29
29
29
30
32
36
36
37
37
38
38
39
40
Поз. Артикул Название детали Кол-во Цена
1 504003992 Грязезащитный щиток левый угольно-серый 1; -
2 504003993 Грязезащитный щиток правый угольно-серый 1; -
3 16586424 Болт М8х25 12; -
4 16586924 Болт М8х50 5; -
6 16750231 Гайка М8 17; -
7 16750531 Гайка М14 4; -
8 3347576 Шайба (D=9х22мм) 17; -
9 8141780 Шайба правая 4; -
10 42313129 Шайба 5; -
11 41014415 Шайба 5; -
12 41201768 Кронштейн крепления щитка верхний левый 1; -
13 41000880 Заглушка 4; -
15 41013675 Кронштейн крепления щитка нижний левый 1; -
16 41000868 Заглушка 4; -
17 41013676 Кронштейн крепления щитка нижний правый 1; -
18 8188687 Проставка (L=22мм) 2; -
22 41008266 Кронштейн крепления щитка верхний правый 1; -
29 16589124 Болт М14х40 4; -
30 16680934 Болт М14х70 2; -
32 16984531 Гайка М14 2; -
36 17037877 Гайка М6 12; -
37 17094977 Шайба (D=8х16мм) 12; -
38 17864877 Болт М6х20 12; -
39 504016485 Изоляция левая 1; -
40 504016519 Изоляция правая 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
