Передняя решетка
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

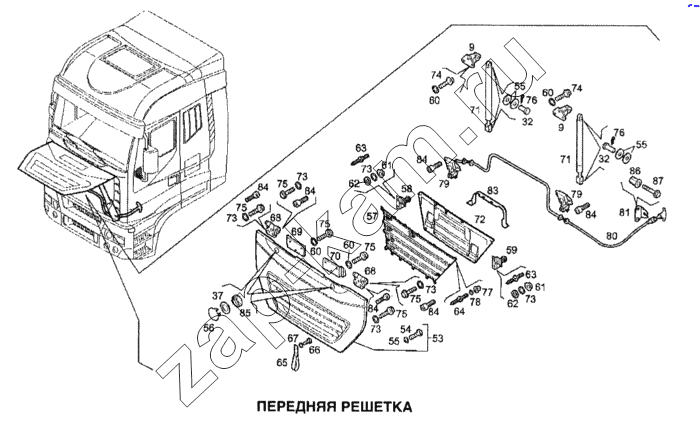

Схема/чертеж: Передняя решетка / IVECO Stralis
9
9
32
32
37
53
54
55
55
55
56
57
58
59
60
60
60
60
61
61
62
62
63
63
64
65
66
67
68
68
69
70
71
71
72
73
73
73
73
73
73
74
74
75
75
75
75
75
75
76
76
77
78
79
79
80
81
83
84
84
84
84
84
84
85
86
87
Поз. Артикул Название детали Кол-во Цена
9 500396838 Кронштейн 2; -
32 98436323 Ось шарнира 4; -
37 17095714 Шайба (D=16х30мм) 2; -
53 500398112 Крышка 1; -
54 8143197 Болт 8; -
55 17793814 Шайба (D=8,4х21мм) 14; -
56 500395374 Пластиковая пробка 4; -
57 500390281 Решетка 1; -
58 500398056 Крепящий узел правый 1; -
59 500398055 Крепящий узел левый 1; -
60 17496674 Шайба (D=6х16мм) 18; -
61 17044621 Гайка М6 6; -
62 500398074 Проставка 8; -
63 98433229 Болт 6; -
64 98456627 Болт 10; -
65 500398422 Удерживающий ремень 1; -
66 98434543 Болт 6; -
67 16888704 Шайба (D=6х25мм) 4; -
68 500368694 Петля 2; -
69 500390569 Изоляция левый 1; -
70 500390570 Изоляция правый 1; -
71 500390551 Газонаполненый амортизатор 2; -
72 504018882 Изоляция 1; -
73 17497074 Пружинная шайба (D=8х22мм) 12; -
74 16586324 Болт М8х1,25х20 6; -
75 16585777 Болт 12; -
76 16853901 Шплинт ось шарнира (D=2мм) 4; -
77 17968625 Гайка 10; -
78 12582474 Гофрированная шайба 10; -
79 500398058 Крепящий узел 2; -
80 504000192 Гибкий трос управления 1; -
81 504021862 Зажимающий кронштейн 1; -
83 504020419 Прокладка 1; -
84 16690577 Болт с цилиндрической головкой М8х20 6; -
85 16980431 Гайка 2; -
86 18052211 Заклепка М6 2; -
87 16585824 Болт М6х20 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
