Пневматическая система, система трубопроводов, передняя часть
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

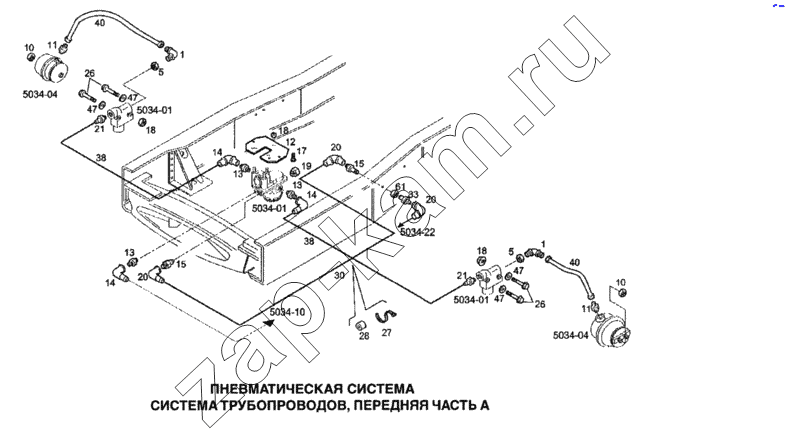

Схема/чертеж: Пневматическая система, система трубопроводов, передняя часть / IVECO Stralis
1
1
5
5
10
10
11
11
12
13
13
13
14
14
14
15
15
17
18
18
18
19
20
20
20
21
21
26
26
27
27
27
27
30
33
38
38
40
40
47
47
47
47
61
Поз. Артикул Название детали Кол-во Цена
1 1245269 Соединение угловое М18х1,5-М22х1,5 2; -
5 504027846 Гайка 2; -
10 17039021 Гайка М16 4; -
11 41031569 Муфта с наружной резьбой М16х1,5-М18х1,5 2; -
12 41204055 Пластина 1; -
13 500316212 Муфта с наружной резьбой М22х1,5 3; -
14 500316066 Соединение угловое 3; -
15 500316211 Штуцер соединения М16х1,5 2; -
17 16586324 Болт М8х1,25х20 2; -
18 16750221 Гайка М8 7; -
19 42087042 Резьбовая пробка М22х1,5 1; -
20 500316064 Соединение угловое 3; -
21 42089683 Штуцер соединения 2; -
26 16598224 Болт М8х90 4; -
27 42125406 Проставка передняя 8; -
27 42099096 Хомут крепления кабеля (L=350мм) 1; -
27 42099076 Хомут крепления кабеля (L=360мм) 4; -
30 4823129 Пластиковая труба (D=8мм) 1; -
33 500316213 Переходник 1; -
38 4823130 Пластиковая труба (D=12мм) 2; -
40 42106884 Воздушный шланг (L=560мм) 2; -
47 3347576 Шайба (D=9х22мм) 8; -
61 41217235 Гайка М22х1,5 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
