Пневматическая система, соединение с прицепом
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

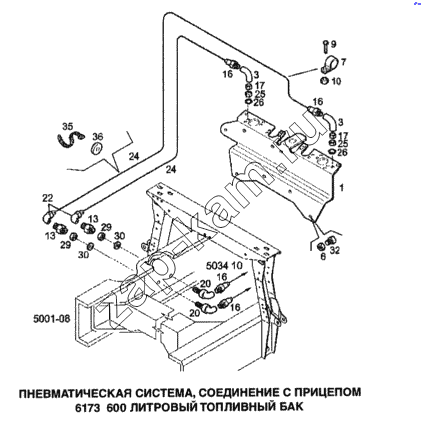

Схема/чертеж: Пневматическая система, соединение с прицепом / IVECO Stralis
1
3
3
6
7
9
10
10
13
13
16
16
16
16
17
17
20
20
22
24
24
25
25
26
26
29
29
30
30
32
35
36
Поз. Артикул Название детали Кол-во Цена
1 41217579 Кронштейн 1; -
3 41026976 Уголок 2; -
6 16750321 Гайка М10 3; -
7 17316590 Хомут крепления трубки (D=12мм) 2; -
9 16586324 Болт М8х1,25х20 2; -
10 16750221 Гайка М8 2; -
12 42099096 Хомут крепления кабеля (L=350мм) 2; -
13 500316211 Штуцер соединения М16х1,5 2; -
16 42086985 Штуцер соединения 4; -
17 99484853 Гайка М18х1,5 2; -
20 41035279 Соединение угловое М16х1,5-М22х1,5 2; -
22 500316066 Соединение угловое 2; -
24 4823130 Пластиковая труба (D=12мм) 9; -
25 41217238 Гайка М18х1,5 2; -
26 17095840 Шайба (D=18мм) 2; -
29 41217235 Гайка М22х1,5 2; -
30 17096140 Шайба (D=22мм) 2; -
32 16587124 Болт М10х25 3; -
35 42099076 Хомут крепления кабеля (L=360мм) 2; -
36 42125406 Проставка передняя 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
