Рессорная подвеска передняя
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

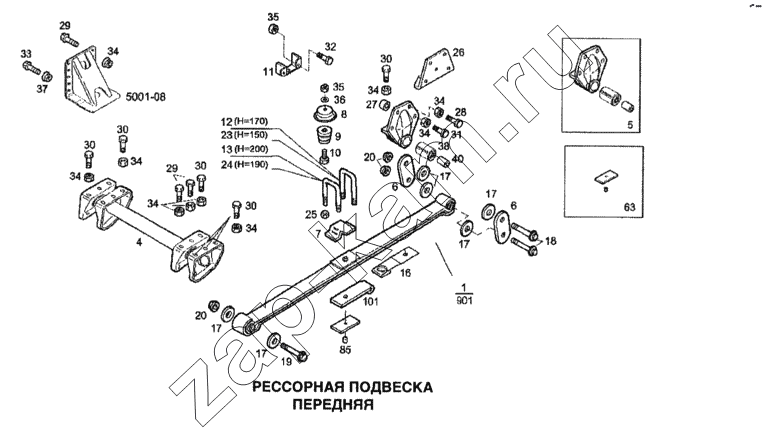

Схема/чертеж: Рессорная подвеска передняя / IVECO Stralis
1
1
1
4
5
6
6
7
8
9
10
11
11
12
13
16
17
17
17
17
17
18
19
20
20
23
24
25
26
27
28
29
29
30
30
30
30
30
31
32
33
34
34
34
34
34
34
34
34
35
35
36
37
38
40
63
85
101
Поз. Артикул Название детали Кол-во Цена
1 41033241 Параболические рессоры 2; -
1 41213060 Параболические рессоры 2; -
1 41032379 Параболические рессоры 2; -
4 41032275 Кронштейн 1; -
5 8161651 Направляющая подшипника 2; -
6 8134539 Серьга 4; -
7 8135746 Зажимающий кронштейн 2; -
8 42043155 Чашка 2; -
9 42088284 Отбойник 2; -
10 1132152 Болт с цилиндрической головкой М12х45 2; -
11 42108579 Кронштейн правый 1; -
11 42108580 Кронштейн левый 1; -
12 42109739 Стремянка рессоры (высота 170мм) 1; -
13 4704297 Стремянка рессоры (высота 200мм) 1; -
16 41013266 Основание 2; -
17 8138938 Стопорная шайба 12; -
18 8161191 Болт М20х1,5х145 4; -
19 8161190 Болт М20х1,5х135 2; -
20 8161193 Соединительная гайка М20х1,5 6; -
23 41032511 Стремянка рессоры (высота 150мм) 1; -
24 42109741 Стремянка рессоры (высота 190мм) 1; -
25 42035578 Гайка М20х1,5 8; -
26 8130098 Кронштейн 2; -
27 8188687 Проставка (L=22мм) 6; -
28 16680834 Болт М14х2х65 4; -
29 16680234 Болт М14х35 7; -
30 16680334 Болт М14х40 12; -
31 16681334 Болт М14х90 2; -
32 16677834 Болт М12х30 4; -
33 16682534 Болт М16х40 2; -
34 16984531 Гайка М14 25; -
35 16984431 Гайка М12 6; -
36 2520644 Шайба (D=12,3мм) 2; -
37 16984631 Гайка М16 2; -
38 8160686 Втулка рессоры 2; -
40 8138899 Втулка 2; -
63 41036588 Основание (SP=15мм) 1; -
85 41036908 Центральная ось (D=22мм) 1; -
101 41219123 Башмак 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
