Рулевой механизм, трубопроводы
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

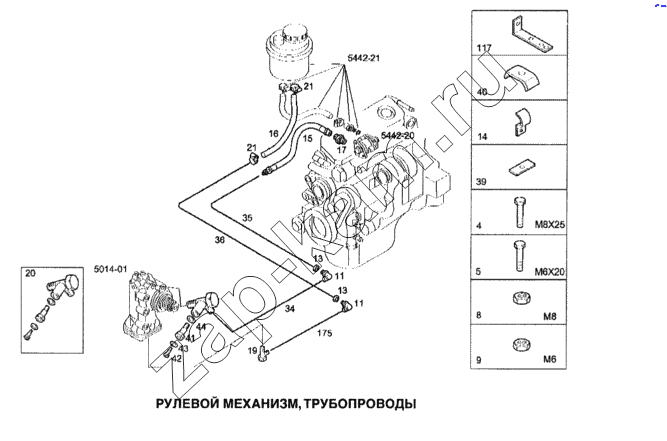

Схема/чертеж: Рулевой механизм, трубопроводы / IVECO Stralis
4
5
8
9
11
11
13
13
14
15
16
17
19
20
21
21
34
35
36
39
40
41
42
43
44
117
175
Поз. Артикул Название детали Кол-во Цена
4 16586424 Болт М8х25 1; -
5 16585824 Болт М6х20 1; -
8 16750221 Гайка М8 1; -
9 16750131 Гайка М6 1; -
11 16503714 Соединение угловое М22х1,5-М22х1,5 2; -
13 16509011 Гайка М22х1,5х7 2; -
14 2492928 Хомут крепления трубки 1; -
15 41203126 Шланг (L=350мм) 1; -
16 41017751 Масляный шланг (L=330мм) 1; -
17 41203464 Муфта с наружной резьбой М18х1,5-М22х1,5 1; -
19 99437110 Поворотное соединение 1; -
20 99437325 Соединение угловое 1; -
21 41017506 Хомут крепления шланга (D=20,5-24,5мм) 2; -
34 41216900 Трубка (D=15мм, SP=1,5мм) 1; -
35 41203231 Трубка 1; -
36 41203230 Трубка 1; -
39 3416217 Основание 3; -
40 42010338 Зажимающий кронштейн 4; -
41 42050398 Пробка сапуна 1; -
42 1134045 Болт М8х1 1; -
43 1118647 Шайба (D=8х11,5мм) 1; -
44 1170198 Круглое кольцо (D=8мм, SP=2мм) 1; -
117 3432275 Кронштейн крепления 1; -
175 41216903 Трубка (D=15мм, SP=1,5мм) 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
