Топливная магистраль отопителя
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

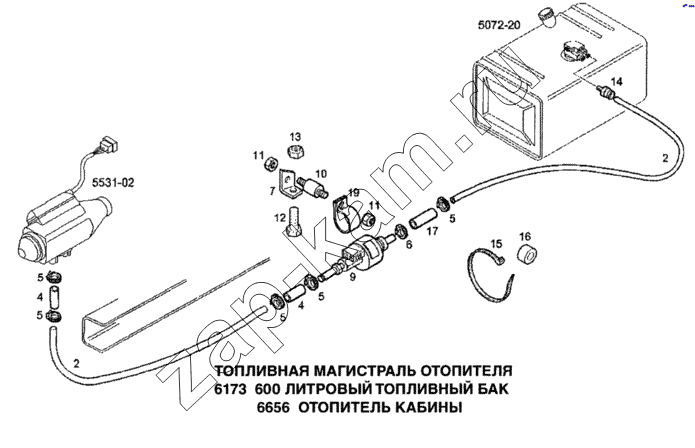

Схема/чертеж: Топливная магистраль отопителя / IVECO Stralis
2
2
4
4
5
5
5
5
5
6
7
9
10
11
11
12
13
14
15
16
17
19
Поз. Артикул Название детали Кол-во Цена
2 41806776 Пластиковая труба (D=4мм) 2; -
4 98470988 Резиновый шланг (D=3,5мм) 2; -
5 98471000 Хомут 5; -
6 1166349 Хомут крепления шланга (D=10мм) 1; -
7 41008113 Кронштейн крепления 1; -
9 41040352 Насос 1; -
10 8168038 Шпонка 1; -
11 17308531 Гайка М8(10) 2; -
12 16607634 Болт М10х25(10,9) 1; -
13 17308631 Гайка М10 1; -
14 41035948 Штуцер соединения 1; -
15 42099076 Хомут крепления кабеля (L=360мм) 2; -
16 42125406 Проставка передняя 2; -
17 41033353 Резиновый шланг (D=10мм) 1; -
19 41231094 Зажимающий кронштейн (D=35мм) 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
