Управление коробкой передач
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

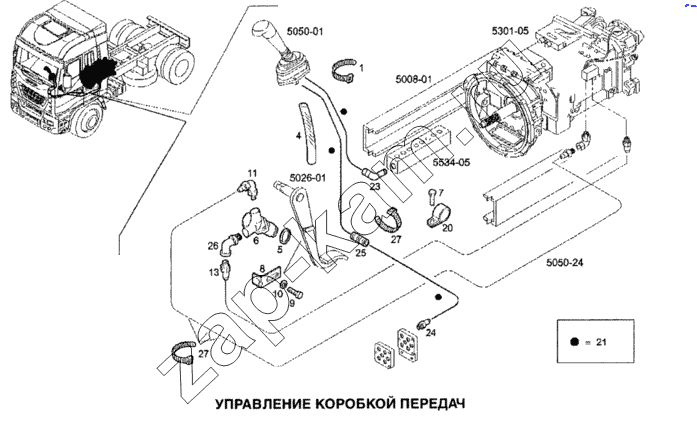

Схема/чертеж: Управление коробкой передач / IVECO Stralis
1
4
5
6
7
8
9
10
11
13
20
21
21
23
24
25
26
27
27
Поз. Артикул Название детали Кол-во Цена
1 4739062 Хомут (L=130мм) 2; -
4 4739715 Кабель-канал (D=8мм) 1; -
5 17282580 Круглое кольцо (D=28,24мм, SP=2,62) 1; -
6 8188610 Управляющий клапан 1; -
7 16585724 Болт М6х16 2; -
8 41012860 Кронштейн 1; -
9 16603524 Болт М6х12(8,8) 1; -
10 17094714 Шайба (D=6,4х12мм) 1; -
11 4824667 Соединение угловое 1; -
13 42087093 Штуцер соединения 1; -
20 17316290 Хомут 1; -
21 41806777 Пластиковая труба 1; -
21 41806776 Пластиковая труба (D=4мм) 3; -
23 41211148 Соединение угловое 1; -
24 41211203 Штуцер соединения (D=9мм) 1; -
25 42105071 Муфта с наружной резьбой 1; -
26 98427977 Соединение угловое М12х1,5 1; -
27 42099096 Хомут крепления кабеля (L=350мм) 7; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
