Управление коробкой передач, тяги управления трансмиссией
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

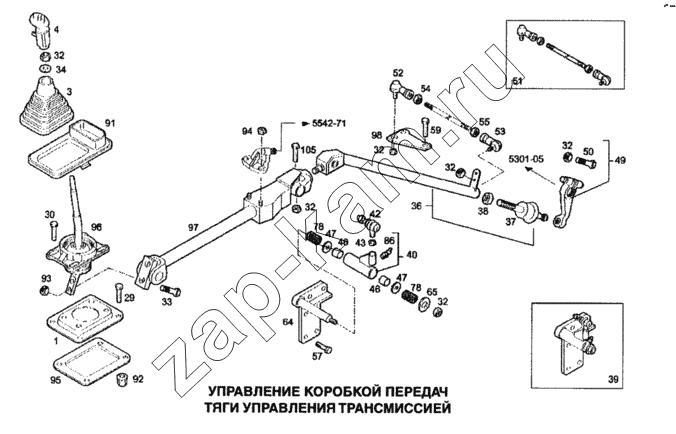

Схема/чертеж: Управление коробкой передач, тяги управления трансмиссией / IVECO Stralis
1
3
4
29
30
32
32
32
32
32
32
33
34
36
37
38
39
40
42
43
46
46
47
47
49
50
51
52
53
54
55
57
59
64
65
78
78
86
91
92
93
94
95
96
97
98
105
Поз. Артикул Название детали Кол-во Цена
1 41218386 Пластина 1; -
3 98475021 Защитный колпак 1; -
4 4762861 Рукоятка рычага переключения 1; -
29 18137824 Болт М6х16 4; -
30 16586424 Болт М8х25 4; -
32 17157121 Гайка М10(8) 6; -
33 42103336 Подогнанный болт М8х40 2; -
34 17095124 Шайба (D=10,5х21мм) 1; -
36 41210619 Механизм управления 1; -
37 41210795 Соединение 1; -
38 17039021 Гайка М16 1; -
39 500346977 Промежуточный вал 1; -
40 500341178 Реверсивный рычаг 1; -
42 41218482 Соединение 1; -
43 16980531 Гайка М16х1,5 1; -
46 8132814 Кольцо 2; -
47 18045114 Регулировочное кольцо (D=25х36мм,SP=0,3) 2; -
49 41210782 Рычаг переключения передач 1; -
50 16608421 Болт М10х65 1; -
51 42052539 Тяга переключении 1; -
52 41203864 Соединение 1; -
53 41203863 Соединение 1; -
54 16982031 Гайка 1; -
55 16979631 Гайка М10 1; -
57 16673734 Болт М8х25 4; -
59 16586525 Болт М8х30 2; -
64 500346979 Кронштейн 1; -
65 41201148 Шайба 1; -
78 41218464 Пружина 2; -
86 17036911 Смазочный патрубок М10х1 1; -
91 504023187 Основание 1; -
92 18052211 Заклепка М6 4; -
93 17308531 Гайка М8(10) 2; -
94 17152721 Гайка М6 2; -
95 41218857 Прокладка 1; -
96 41218362 Рычаг переключения 1; -
97 41218296 Шарнирная тяга 1; -
98 41219844 Пластина 1; -
105 16608035 Болт М10х45 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
