Установка печки салона и ее соединения
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

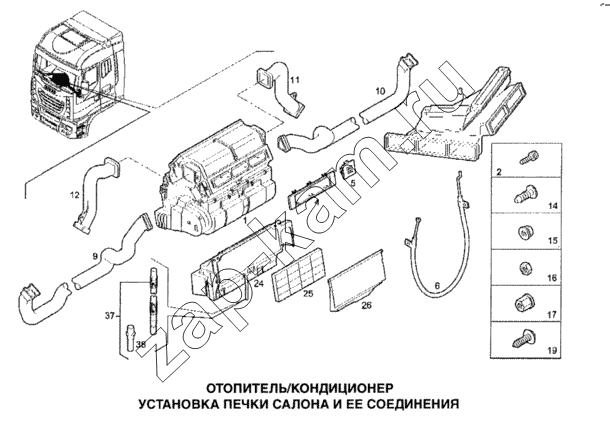

Схема/чертеж: Установка печки салона и ее соединения / IVECO Stralis
1
2
2
2
2
2
3
4
5
6
9
10
11
12
14
15
16
17
19
24
25
26
37
38
Поз. Артикул Название детали Кол-во Цена
1 504011598 Отопитель 1; -
2 18137824 Болт М6х16 4; -
2 18137524 Болт М6х1х20 4; -
2 18138924 Болт М6х1х35 2; -
2 18137624 Болт М6х25 2; -
2 16586024 Болт М6х30 4; -
3 8142679 Воздушный канал левый 1; -
4 504023208 Ограничительная пластина 1; -
5 504023206 Ограничительная пластина 1; -
6 504028931 Трос управления отопителем 1; -
9 504014456 Воздушный канал правый 1; -
10 504014457 Воздушный канал левый 1; -
11 98411471 Воздушный канал правый 1; -
12 98411469 Воздушный канал левый 1; -
14 17887187 Заглушка 2; -
15 17044621 Гайка М6 1; -
16 17037821 Гайка М6х1 2; -
17 18052211 Заклепка М6 6; -
19 17946108 Саморез М5х12 8; -
24 504024889 Корпус фильтра 1; -
25 504024890 Противопылевой фильтр 1; -
26 504024891 Фильтр крышка 1; -
37 98498323 Сливной клапан 1; -
38 93817561 Сливной клапан 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
