Устройство и крепление пластиковых щитков
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

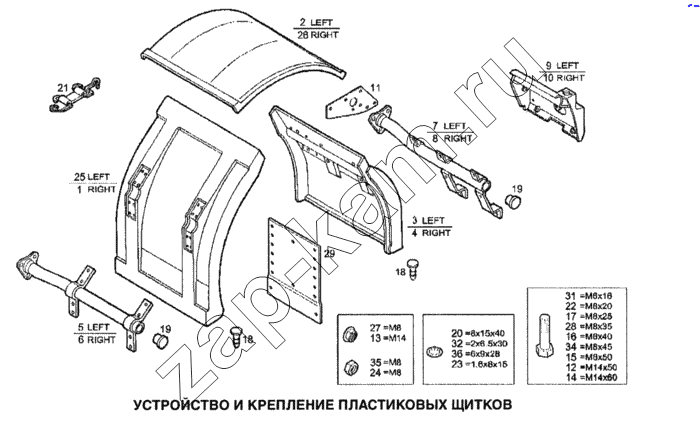

Схема/чертеж: Устройство и крепление пластиковых щитков / IVECO Stralis
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
29
31
32
34
35
36
Поз. Артикул Название детали Кол-во Цена
1 41016379 Задний пластиковый щиток левый 1; -
2 41002927 Задний пластиковый щиток левый 1; -
3 41003046 Задний пластиковый щиток левый 1; -
4 41003047 Задний пластиковый щиток правый 1; -
5 41014981 Кронштейн крепления щитка передний левый 1; -
6 41014982 Кронштейн крепления щитка передний правый 1; -
7 41014997 Кронштейн крепления щитка левый 1; -
8 41014998 Кронштейн крепления щитка правый 1; -
9 41002934 Кронштейн фонаря левый 1; -
10 41002935 Кронштейн фонаря правый 1; -
11 41015727 Пластина 2; -
12 16589324 Болт М14х50 10; -
13 16750531 Гайка М14 14; -
14 16589524 Болт М14х60 4; -
15 16691177 Болт с цилиндрической головкой М8х50 4; -
16 16690977 Винт под торцевой ключ М8х40 4; -
17 16586477 Болт М8х25 16; -
18 93927691 Заглушка 4; -
19 4736842 Заглушка 2; -
20 2515463 Шайба 2; -
21 41016244 Удерживающий ремень 4; -
22 16586377 Болт М8х20 2; -
23 17094814 Шайба (D=8х15мм) 2; -
24 17157021 Гайка М8 2; -
25 41002409 Задний пластиковый щиток правый 1; -
26 41003236 Задний пластиковый щиток правый 1; -
27 16750221 Гайка М8 8; -
28 16586624 Болт М8х35 8; -
29 41021387 Заслонка 2; -
29 41021409 Заслонка 2; -
31 16603677 Болт 12; -
32 3366840 Шайба 24; -
33 98410538 Проставка 6; -
34 16586877 Болт М8х45 6; -
35 17037931 Гайка М8х1,25 6; -
36 8141780 Шайба правая 12; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
