Вентиляция/обогрев
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

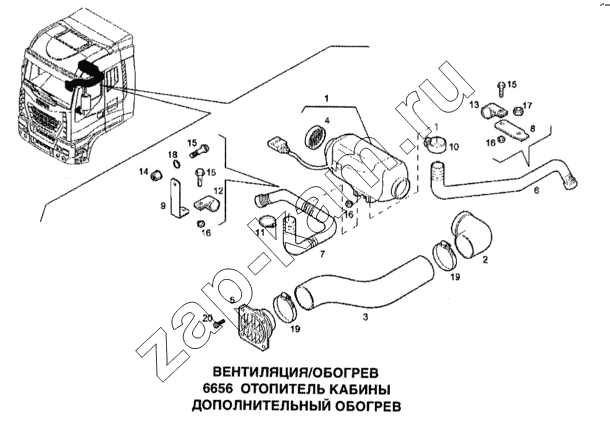

Схема/чертеж: Вентиляция/обогрев / IVECO Stralis
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
16
17
18
19
19
20
Поз. Артикул Название детали Кол-во Цена
1 504001621 Отопитель 1; -
2 500334236 Отвод шланга 1; -
3 504006123 Труба отопителя 1; -
4 42350998 Изоляция 1; -
5 500338576 Воздухозаборник 1; -
6 500337246 Шланг (D=28х24мм, L=400мм) 1; -
7 504002803 Пластиковая труба 1; -
8 504002791 Р1АТЕ 1; -
9 504002792 Кронштейн крепления 1; -
10 500337449 Зажимающий кронштейн 1; -
11 18088491 Хомут (D=20-32мм) 1; -
12 17315890 Хомут крепления трубки (D=30мм) 1; -
13 17311404 Зажимающий кронштейн 1; -
14 18052211 Заклепка М6 1; -
15 16585724 Болт М6х16 3; -
16 16750131 Гайка М6 6; -
17 17972031 Гайка М12х1,75 1; -
18 12640624 Шайба (D=6х25мм) 1; -
19 18089093 Хомут 2; -
20 17489904 Винт с крестовым пазом М5х16 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
