Верхнее спальное место
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

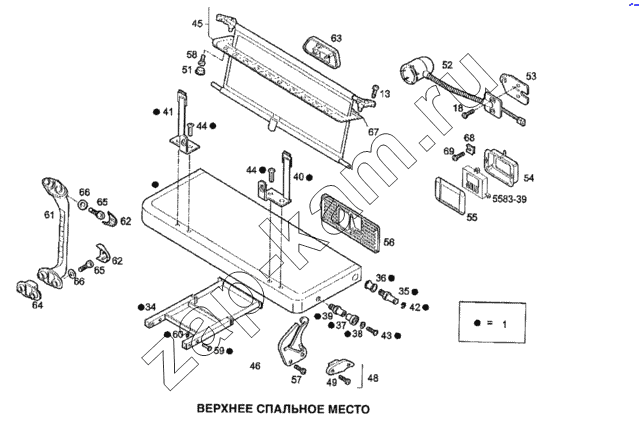

Схема/чертеж: Верхнее спальное место / IVECO Stralis
1
13
18
34
35
36
37
38
39
40
41
42
43
44
44
45
46
46
48
48
49
51
52
53
54
55
56
57
58
59
60
61
62
62
63
64
65
65
66
66
67
68
69
Поз. Артикул Название детали Кол-во Цена
1 504033003 Кровать 1; -
13 17032814 Винт с крестовым пазом М6х25 6; -
18 17030214 Болт с цилиндрической головкой 2; -
34 504033005 Лестница 1; -
35 504038736 Переходная футорка 2; -
36 504038871 Втулка 2; -
37 504038887 Втулка 2; -
38 504039087 Шайба 2; -
39 504039100 Переходная футорка 2; -
40 504037307 Зажимающий кронштейн 1; -
41 504037308 Зажимающий кронштейн 1; -
42 16864876 Стопорное кольцо (D=8мм) 2; -
43 17015614 Винт (D=55мм) 2; -
44 17016814 Винт М6х16(4,8) 4; -
45 504039886 Штора на роликах 1; -
46 504037677 Кронштейн 1; -
46 504037678 Кронштейн 1; -
48 504037683 Хомут 1; -
48 504037684 Хомут 1; -
49 16800504 Саморез 4; -
51 504027648 Пробка 6; -
52 504032118 Фонарь 1; -
53 504040073 Кронштейн 1; -
54 504027478 Кронштейн 1; -
55 504027479 Рама 1; -
56 504027714 Пробка 1; -
57 16690724 Болт с цилиндрической головкой М8х30 4; -
58 17921107 Саморез 6; -
59 504038662 Ось шарнира 4; -
60 16865076 Стопорное кольцо (D=9,3мм) 4; -
61 504009703 Рукоятка 1; -
62 504022275 Ограничительная пластина 4; -
63 504022323 Ограничительная пластина 1; -
64 504043355 Ограничительная пластина 1; -
65 17032907 Саморез М6х30 3; -
66 17800374 Пружинная шайба (D=6х12мм) 3; -
67 504016230 Обшивка 1; -
68 504027360 Хомут 2; -
69 17938507 Саморез М3,5х16 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
