Воздухозаборник
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

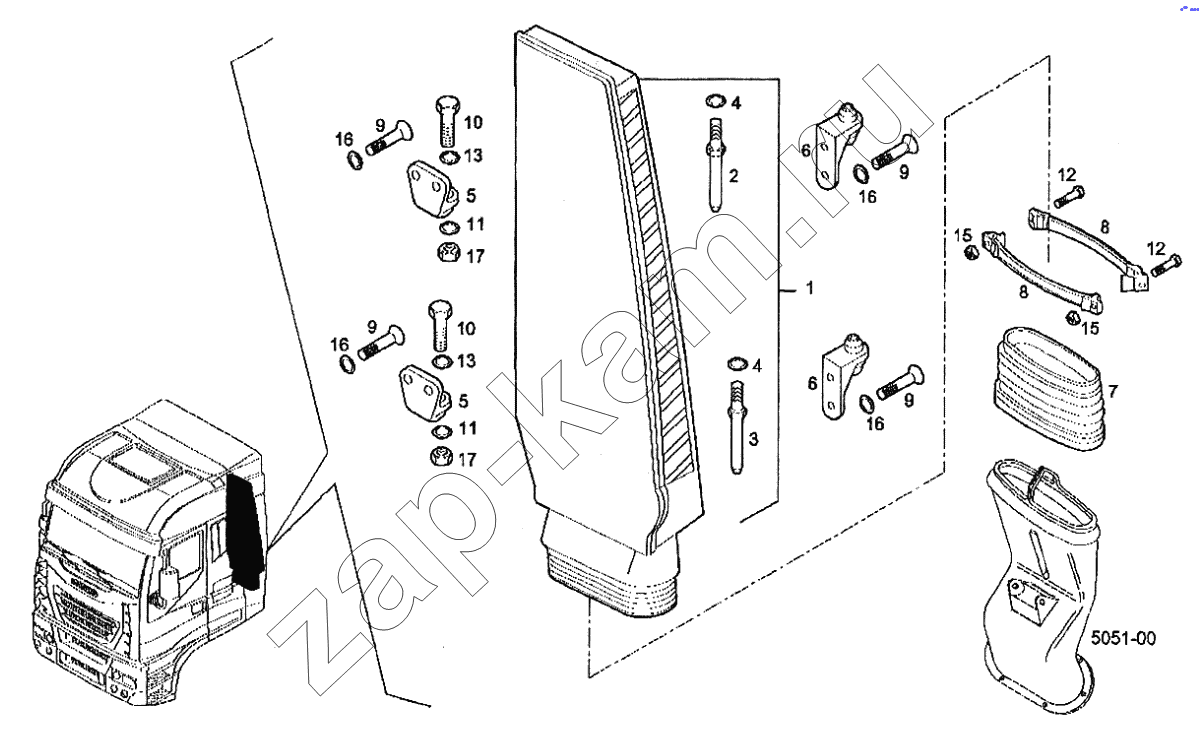

Схема/чертеж: Воздухозаборник / IVECO Stralis
1
2
3
4
4
5
5
6
6
7
8
8
9
9
9
9
10
10
11
11
12
12
13
13
15
15
16
16
16
16
17
17
Поз. Артикул Название детали Кол-во Цена
1 504012957 Воздухозаборник 1; -
2 8142089 Ось шарнира 1; -
3 500300046 Ось шарнира 1; -
4 17094714 Шайба (D=6,4х12мм) 2; -
5 500377006 Кронштейн 2; -
6 98473892 Кронштейн 2; -
7 98473621 Сильфон 1; -
8 99432827 Хомут 2; -
9 18142514 Винт М6х20 8; -
10 16597824 Болт М6х90 2; -
11 12643704 Шайба (D=6х18мм) 2; -
12 16592524 Болт М8х70 2; -
13 12640677 Шайба (D=6х25мм) 2; -
15 16984231 Гайка М8 2; -
16 17713477 Шайба 8; -
17 16750131 Гайка М6 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
