Воздушный фильтр/трубки
/ IVECO Stralis

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

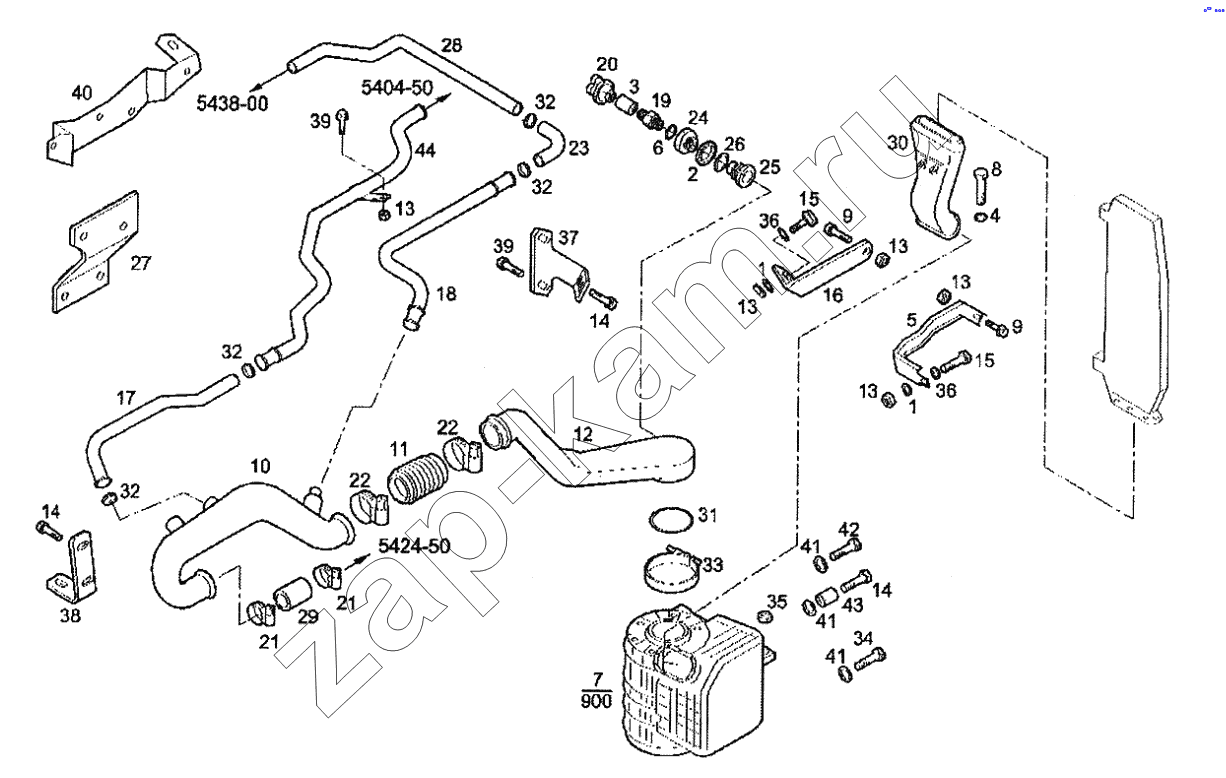

Схема/чертеж: Воздушный фильтр/трубки / IVECO Stralis
1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
13
13
13
14
14
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
32
32
32
33
34
35
36
36
37
38
39
39
40
41
41
41
42
43
44
Поз. Артикул Название детали Кол-во Цена
1 3347576 Шайба (D=9х22мм) 2; -
2 17096004 Шайба (D=20х37мм) 1; -
3 4731334 Фильтр 1; -
4 3347736 Шайба (D=6,5мм) 6; -
5 8164246 Кронштейн крепления левый 1; -
6 16550760 Прокладка (D=10х13,5мм, SP=1) 1; -
7 8137428 Воздушный фильтр 1; -
8 16585724 Болт М6х16 6; -
9 16586724 Болт М8х1,25х40 4; -
10 500319765 Всасывающий трубопровод 1; -
11 41201085 Шланг 1; -
12 41201147 Всасывающий трубопровод 1; -
13 16750221 Гайка М8 3; -
14 16587024 Болт М10х20 2; -
15 16586924 Болт М8х50 1; -
16 41201577 Кронштейн крепления 1; -
17 41213859 Трубка 1; -
18 41213708 Трубка 1; -
19 41001415 Муфта с наружной резьбой М10х1 19; -
20 41040449 Датчик засорения фильтра 50 MBAR 1; -
21 17765492 Хомут (D=100-120мм) 2; -
22 17765792 Хомут (D=130х150мм) 2; -
23 41201578 Резиновый шланг 1; -
24 42033662 Гайка М16х1,5 1; -
25 42033663 Пробка 1; -
26 42050235 Прокладка (D=26х16,5мм, SP=2) 1; -
27 41213716 Кронштейн крепления 1; -
28 41213748 Трубка 1; -
29 42121615 Шланг 1; -
30 41003625 Впускное колено 1; -
31 41005439 Круглая прокладка 1; -
32 41017509 Хомут крепления шланга (D=32-39мм) 6; -
33 41026025 Хомут (D=253мм) 1; -
34 16587224 Болт M10х30 1; -
35 16750321 Гайка М10 2; -
36 42313129 Шайба 2; -
37 41213057 Кронштейн 1; -
38 41213214 Кронштейн 1; -
39 16586224 Болт М8х1,25х16 4; -
40 41213711 Кронштейн крепления 1; -
41 17800574 Пружинная шайба (D=10,5х21мм) 6; -
42 16592824 Болт М10х70 1; -
43 8166981 Проставка 1; -
44 41213279 Трубка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
